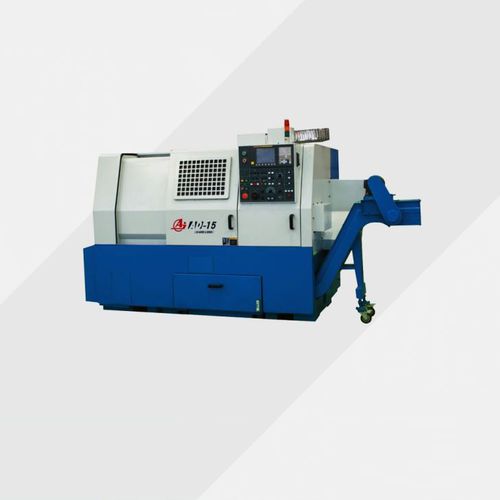

CNC旋盤 AD15
横型2軸A2-6

CNC旋盤
CNC旋盤
お気に入りに追加する
商品比較に追加する


特徴

制御タイプ
CNC
主軸の向き
横型
軸の数
2軸
スピンドル
A2-6
応用
ドリル
その他の特徴
高精度, 高性能, 高速, コンパクト, 平台, 穿孔, タレット付
直径

440 mm
(17.32 in)

回転速度

最大: 4,500 rpm
(28,274.334 rad.min-1)

最少: 50 rpm
(314.159 rad.min-1)

パーツの長さ

600 mm
(24 in)

公称出力

25 kW
(34 hp)

全長

2,270 mm
(89 in)

全幅

1,470 mm
(58 in)

全高

1,470 mm
(58 in)

重量

5 t
(6 us ton)

詳細

このCNC旋盤機械は、機械と電気の統合構造で、占有面積は小さく、レイアウトはコンパクトで合理的であり、チップコンベアの位置は、ユーザーのニーズに基づいて側面または背面に配置することができます。機械ベッドは箱型構造を採用し、MEHANITE鋳鉄(HT300)1つの成形鋳造を採用し、1回のクランププロセスによって輸入された高精度の五面体マシニングセンターで加工され、それは大きな全体的な剛性を持ち、良い精度と高い信頼性を維持しています。主軸モータと送りモータには、ともにFANUC社のサーボモータを採用し、無段階の速度変化を実現しています。スピンドルモーターには、最新のP18ワイドエリア高性能ACサーボモーターを採用しています。スピンドル内径は62mm、スピンドル材質はクロムモリブデン合金鋼で、大径のグレードP4高精度円筒ころ軸受と高速ベベルコンタクトボールベアリングを採用しています。大径のグレードP4高精度円筒ローラーベアリングと高速ベベルコンタクトボールベアリングを採用し、グレードC3高精度ボールネジを採用することで、動作精度と位置精度を確保しています。 X軸/Z軸には、特許取得済みの高速精密リニアガイドを採用し、FANUCシリーズのACモーターで直接駆動することで、ワークの精度と粗さを完璧にします。油圧テイルストック、8インチデッドホール油圧チャック、台湾製高速シリンダーが標準装備されており、フットスイッチの装備により、ワークのクランプが容易に、安全に、確実に行えます。荒加工ではハードジョー、仕上げ加工ではソフトジョーでクランプします。台湾製の油圧式8ステーションタレットを標準装備しています。CNCシステムは、国際的に有名なFANUC、SIEMENS、または中国のGSK980TD ACサーボコントロールシステムを使用しています。

---
