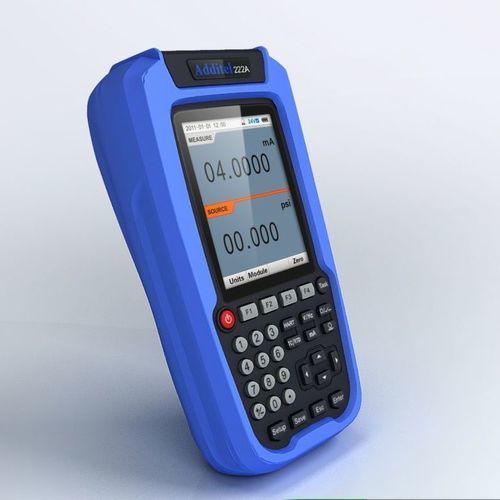

多機能校正器 ADT 222

mAシグナル用電流圧力

製品概要
超コンパクトでスマートフォン型のインターフェースにより操作が容易なADT 222は、圧力、温度、電気信号の発生・シミュレーション・測定が可能なドキュメント対応の多機能キャリブレータです。実施予定および実施済みの校正データを記録できるため、ターンキーの校正ワークフローに適しています。

機能

• 発生、シミュレーション、測定：mV、mA、Ω、RTD、熱電対、周波数、パルス。
• 13種類の熱電対および11種のRTDをシミュレート／測定し、送信機や記録計の校正に対応。
• PM160デジタル圧力モジュールにより圧力の測定／発生（範囲 -1 bar ～ 700 bar）。
• 24 Vループ電源供給。
• 同時読取／出力が可能。
• 自動スイッチ試験。
• 方形波信号。
• カウンタやトータライザの校正向けのパルスおよび周波数信号生成。

冷接点補償

• 熱電対の冷接点補償用内部等価ブロック。
• 等価ブロック内に取り付けられたフレキシブルケーブル付きの抵抗式測定素子；ユーザーによる氷点校正のため取り外し可能。

表示とインターフェース

• 3.5" カラーTFTディスプレイ。
• 多言語インターフェース：英語、ドイツ語、フランス語、イタリア語、スペイン語、ポルトガル語、簡体字中国語。

ドキュメント管理と自動化

• 被試験装置の情報管理。
• 自動化された校正手順の設定：テスト実行、誤差計算、結果の表示およびメモリ保存、公差外ポイントの表示。
• As found / As left 機能による結果の記録・文書化。
• タスクおよび結果のダウンロード。
• 作業をキャプチャして保存する"Snapshots"機能。

堅牢性と保護

• 過酷な環境に適した堅牢設計；1 mの落下試験に合格。
• 誤使用からの保護：コネクタに最大30 V、電源ソケットに最大1 Aを印加しても損傷なし；電圧/電流が除去されると自動復帰。

バッテリー

• 最大15時間の連続使用が可能な充電式Li‑ionバッテリー（24 V機能使用時は短くなることがあります）。
• ユーザー交換可能なバッテリー。

付属品

• 110V/220V ACアダプタ。
• 充電式Li‑ionバッテリー（同梱）。
• テストリード（2セット、4本）。
• 短絡ケーブル（2本セット）。
• 取扱説明書。
• NISTトレーサブル校正証明書。

備考
PM160デジタル圧力モジュールのラインは、-1 bar ～ 700 barの範囲で絶対圧、ゲージ圧、真空圧の測定を可能にし、典型公称精度0.025% F.S.（–10°C～50°C、1年安定性、校正不確かさ含む）を提供します。

仕様 / 技術データ

• 電気測定（読み取り）：直流電圧 ±75,0000 mV / ±30,0000 V、分解能 0.11 µV / 0.1 mV、精度 0.01% F.S. + 3.75 µV / 0.01% F.S. + 1.5 mV。
• 直流電流：±30,0000 mA、分解能 0.1 µA、精度 0.01% F.S. + 1.5 µA。
• 抵抗（測定）：最大 400 000 Ω、分解能 1 mΩ（2/3/4線）、モードにより最大 0.01% F.S. + 0.02 Ω の精度。
• 周波数：1 ～ 50 000.0 Hz、分解能 0.1 Hz、精度 0.005% F.S. + 1 Hz。
• パルス：0 ～ 999 999、分解能 1。
• スイッチ限界：スイッチ電圧 +3 V ～ +24 V。
• ソース精度：直流電圧源 -10,000 ～ 75,000 mV / 0 ～ 12,0000 V、分解能 1 μV / 0.1 mV、典型精度 0.02% F.S. + 4.25 µV / 0.02% F.S. + 0.6 mV。直流電流源 0 ～ 22,000 mA、分解能 1 μA、精度 0.02% F.S. + 1.1 µA。
• 圧力：PM160デジタルモジュール、範囲 -1 bar ～ 700 bar、典型精度 0.025% F.S.（–10°C ～ 50°C、1年安定性、校正不確かさ含む）。
• 熱電対：多数の種類（S, R, B, K, N, E, J, T 等）に対応した測定・シミュレーション、IEC 584 / ASTM / DIN に準拠した範囲と精度。
• RTD：Pt10、Pt100、Pt500、Pt1000、Pt200 をサポート（IEC 751 等に準拠した互換性と精度）。
• 環境：使用温度 -10°C ～ 50°C；保管温度 -20°C ～ 60°C；湿度 <90%（結露なきこと）。
• 安全：CE マーキング。
• 接続：Ø4 mm プラグおよび熱電対用ミニプラグ；RS232 - DB9 インターフェース。
• 表示：3.5" カラーTFT。
• 外形寸法 / 重量：100 x 192 x 52 mm；0.7 kg。
• 電源 / 充電：充電式 Li‑Ion バッテリー（同梱）または 10 V DC アダプタ；220 V アダプタで充電。
• バッテリー寿命：15 時間（連続、24 V 使用状況に依存）。
