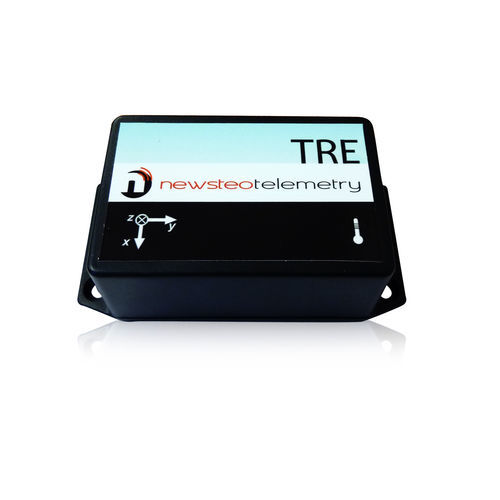

加速度データロガー TRE35-001

温度PC インターフェース機能付きワイヤレス

概要
TRE35-001は輸送時の衝撃や温度変動を追跡するための測定・記録を行います。各イベントはタイムスタンプ付きで保存されます。データはPCでRF Monitorソフトウェアによりダウンロード・解析できます。記憶による保存およびリアルタイム送信の両方に対応します。

測定範囲

• 加速度：-16g～+16g（加速度計）
• 温度：-40°C～+85°C（温度センサ）

精度

• 加速度計：0.5g（公表精度）
• 温度：-30°C～+70°Cで±0.3°C；極端域（-40°C～-30°Cおよび+70°C～+85°C）で±1°C（公表精度）
• 温度（表）：0～60°Cで±0.2°C

動作モード

• Live/Record：出荷前に記録を開始。TRE35-001はタイムスタンプ付きの値をメモリに保存し、後でRF Monitorを介して抽出可能。
• Monitoring（リアルタイム）：PCへリアルタイム送信。通信不可時はメモリへ保存し、接続復旧時に送信。
• サイレントモード（航空輸送向け）：静音動作が可能。記録データはRF Monitorの「find products in silent mode」機能で取得可能。

主な機能 / 特徴

• IP65ハウジング（製品説明に記載）
• 内蔵アンテナ
• 1 A リチウム一次電池（記載）
• 認証：CE

仕様 / 技術仕様

• 型番：TRE35-001
• センサ構成：3軸（XYZ）加速度計×1
• 加速度計測定範囲：各軸-16g～+16g
• 加速度計最小閾値：各軸-1g～+1g（XYZ）
• 加速度計分解能：14 bit - 3.9 mg
• 加速度計精度（25°C）：-16g～+16gで±0.5g（共振なし）
• 衝撃がレンジを超えた場合、TREは16gでクリップして記録
• 加速度計ノイズ：65 mg
• 加速度計校正：メーカーにより工場出荷時校正済み
• 精度ドリフト：各軸で年10 mgのドリフトが4年間発生する可能性あり（4年後は保証外）
• 加速度計帯域幅：1600 Hz
• 温度センサ測定範囲：-40°C～+85°C
• 温度センサ精度例：0～60°Cで±0.2°C；-30～+70°Cで±0.3°C；極端域[-40～-30°C]および[+70～+85°C]で±1°C
• 温度分解能：0.015°C
• 温度応答時間：<10 seconds
• 温度長期ドリフト：<0.05 K/year（記載）
• 電源：コネクタ付リチウムチオニル電池 A サイズ（3.6V）×1；代替：単3相当のAAアルカリ電池（1.5V）×1を電池ホルダに搭載
• 動作温度範囲（リチウム使用時）：-40°C～+60°C（ピークで+85°Cまで可能だが筐体損傷の恐れあり）
• 動作温度範囲（アルカリ使用時）：-10°C～+50°C
• 動作温度推奨範囲（寿命最大化）：+5°C～+35°C
• 25°Cでのバッテリ寿命：リチウムでほぼ2年；アルカリで約1年
• バッテリ供給元（記載）：Newsteo（リチウム）；アルカリは任意の供給元
• ユーザー交換可能バッテリ：あり（リチウムはコネクタ取り外し；アルカリは極性に注意したホルダ）
• RTC：時刻記録用リアルタイムクロック内蔵；分解能：1 s；最大ドリフト：25°Cで2分/月；出荷時に時刻設定済み
• フラッシュメモリ：16 Mbit フラッシュ（≈129,000 測定ブロック）。例：15分毎に傾きと温度を測定する2年キャンペーンで約70,080レコードと約29,000の衝撃記録
• 無線通信：ISM帯で動作、短距離機器；欧州市場向けに868 MHzを使用
• アンテナ：内蔵
• 通信距離：見通し100メートル
• ILS：ユーザー操作用磁気センサ（スリープからの復帰；定義周波数外での測定強制）
• 色：黒
• 材質：プラスチック
• 筐体特性：筐体に壁や梱包内への取り付け用の穴2つを含む
• フランジカバーなし寸法：長さ 84.80 mm；幅 56 mm；高さ 22 mm
• フランジカバーあり寸法：長さ 110.15 mm；幅 56.20 mm；高さ 26.2 mm
• 質量（約）：160 g（リチウム電池含む）
• IP等級（表）：IP54
