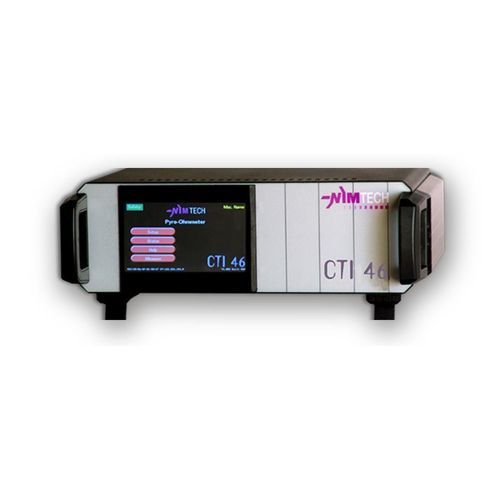

デジタルオーム計 CTI46

ベンチトップラックマウント4芯

製品概要
CTI46は、火薬（ピロテクニック）用の安全マルチチャネルオームメーター（標準1チャネル、最大4チャネルまでオプション）で、ピロテクニック機器の抵抗測定を行うための計測器です。工業環境向けに開発されており、製造ラインの組込み検査や試験室での測定に適しています。オペレータの安全が重要なピロテクニック要素の測定を目的とし、高い汎用性と高速測定を両立しています。RS232またはEthernetによる完全な遠隔制御に対応します。

安全機能

• 非着火電流よりもはるかに低い測定電流
• 測定期間中のみ試験ラインへ接続
• 機器故障時（電子故障、内部短絡など）に最大安全電流を超えないフェイルセーフ機能
• 静止時の残留静電気の放電経路
• 内部機能の継続的な自己監視
• 測定回路の通電を許可する外部安全ループ

機能

• オームメーター：4線法を用いた最大4つの主要測定チャネル（ケーブル抵抗を除去）、複雑な構成向けのチャネル間測定
• PT100機能：温度測定
• マクロ：測定グループの作成とマクロコマンドとしての実行
• 表示：設定可能なLCD画面
• 通信：Telnet、TCP（Ethernet）、RS232による設定・制御
• 主な特性：4/8チャネル、オームメータレンジ：1 Ω / 10 Ω / 100 Ω / 1 kΩ / 10 kΩ、19" 2U P260 ベンチトップまたはラック筐体

モデルとアクセサリ

• CTI46-1：標準ベンチトップ 1チャネル IP40
• CTI46-2：標準ベンチトップ 2チャネル IP40
• CTI46-4：標準ベンチトップ 4チャネル IP40
• CTI46-1 Rack：IP40 Rack 19" 2U 1チャネル
• CTI46-2 Rack：IP40 Rack 19" 2U 2チャネル
• CTI46-4 Rack：IP40 Rack 19" 2U 4チャネル

技術仕様

• オームメーター機能
  レンジ：10 Ω / 100 Ω / 1 kΩ / 10 kΩ
  表示分解能：100 µΩ / 1 mΩ / 10 mΩ / 0.1 Ω
  測定電流：10 mA / 1.5 mA / 250 µA / 50 µA
  測定精度：0.03% + 0.06% / 0.02% + 0.08% / 0.02% + 0.1% / 0.02% + 0.2%
• マイクロオームメーター機能
  レンジ：1 Ω
  表示分解能：1 µΩ
  測定電流：10 mA
  精度：0.03% reading + 0.05% scale
• 測定周期：積分時間により <100 ms ～ 約1 s
• 電源
  電源電圧：85 V~ ～ 264 V~ 45 ～ 63 Hz
  消費電力：10 W
  ヒューズ：2 x 400 mA T
• 機械仕様
  ベンチトップ質量：1.7 kg（付属品含まず）
  寸法：L330 x 280 x H113 mm
  温度：動作 18 °C～22 °C；保管 5 °C～45 °C
• ラック版
  Std 19" – 2U – P260
