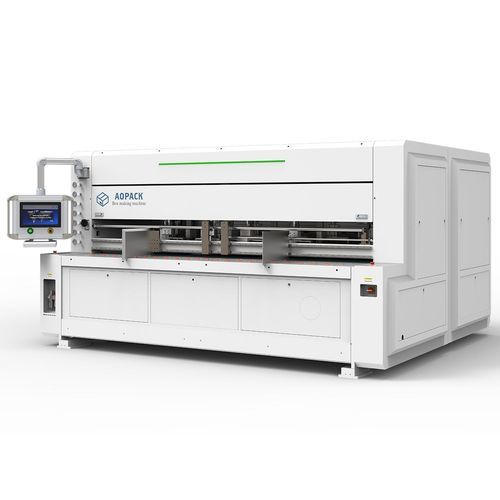

波形箱製造機 BM2800-Ultra

通常切込み溝自動全自動

概要
AOPACK BM2800-Ultra は、オンデマンドや小〜中ロット、混載サイズ生産向けのコンパクトな段ボール箱成形機です。デジタル印刷とスロッティング、スリッティング、筋押し、振動ナイフ切断、接着を一体化したインライン設備で、金型を不要とし、段取り時間とオペレーター負担を低減します。

主な機能

• ワンフロー：デジタル印刷＋スロッティング＋スリッティング＋筋押し＋振動ナイフ＋接着。
• 金型不要で迅速な切替が可能。
• シングル／ダブル／トリプルウォール対応、150以上のプリセット箱型およびカスタム設計をサポート。
• 手差し（2800 mm 真空吸着）またはオプションのパレット自動給紙＋自動集積でパレット→完成箱まで連続運転可能。

デジタル印刷

• プリントヘッド：Epson 工業用プリントヘッド。
• インク：単色・水性（循環供給対応）。
• 解像度：600 × 600 dpi。
• 印字速度：最大 45 m/min。
• 標準印字幅：920 mm（マルチモジュールで拡張可能）。

給紙オプション

• 標準給紙：手差し + 2800 mm 真空吸着ゾーンで反り板も安定供給。
• オプション：フォークリフトによるパレット投入、連続自動給紙、インライン処理、自動積み重ねまで対応。

プレ筋押しと筋押し

• 標準：プレ筋押しローラー4本＋筋押しローラー4本（縦方向最大8本）。最小間隔 1 mm。
• 外層・内層の雄雌筋押しで表面割れを防ぎ、きれいな折り目を確保。
• オフセット筋押しで板厚に合わせ縦筋位置を調整し、折り性能と底面平坦性を改善。

切断・スロット・接着

• スロットナイフ：標準 500 mm（スロット長 max = 3 × ナイフ長）、オプション 250 mm（箱高最大 2800 mm のマーキング対応）。
• 縦スリット：独立駆動の縦切ナイフ4本、2–30 mm 対応、タングステン鋼刃。
• 振動ナイフ：金型不要で穴あけ・不定形切断が可能。
• 横切断とインライン冷間接着：余材切断、接着剤塗布、接着フラップ圧着を実行。

生産の柔軟性と製品例
BM2800-Ultra は標準 RSC 箱、セルフロッキング・メールボックス、スナップロック底箱、フタ付箱、フルオーバーラップ箱、台形棚箱、八角形パレット箱など多様なカスタム形状を生産します。小〜中ロットやハイミックス低ボリュームのカスタムパッケージに最適です。

仕様 / 技術データ

• メーカー：AOPACK
• モデル：BM2800-Ultra
• 段ボール種別：Single / Double / Triple Wall (AAA Cardboard)
• 段ボール厚さ：2 ~ 16 (30) mm
• 段ボール重量：≤ 2400 g/m²
• 最小シート寸法：300 × 900 mm
• 最大シート幅：2800 mm × 長さ無制限
• 完成箱高さ：最小 50 mm — 最大 2400 mm（最薄 35 mm）
• 縦筋間隔：35 / 180 mm
• 縦スリット間隔：35 / 140 mm
• 印刷：600 × 600 dpi、最大 45 m/min、標準幅 920 mm（マルチモジュール可）
• 電源：380 V ±10%、最大 20 kW、50/60 Hz
• 圧縮空気：100 L/min
• 機械寸法（L × W × H）：3820 × 4090 × 1990 mm
• 機械質量：8720 kg
