電動・油圧プレスブレーキ A-Bend Series

CNC工場用自動

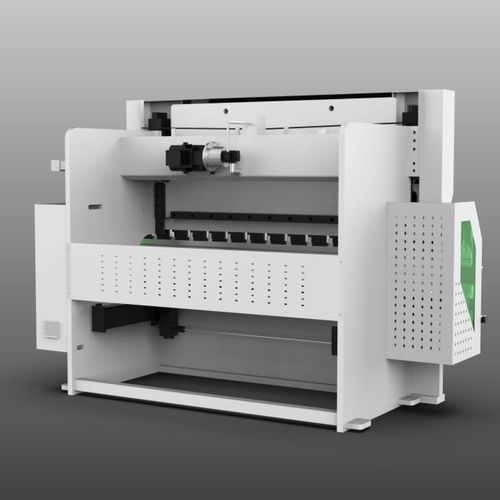

概要 A-Bend Series は産業用板金の曲げ加工向けに設計された電動油圧式サーボプレスブレーキです。高剛性の嵌合溶接フレームを採用し、応力をデジタル最適化することで変形を抑え、長期にわたり曲げ精度を維持します。

機械式クラウニングシステム 精密加工・焼入れ処理を施したウェッジ型の機械式クラウニングを搭載。CNCがワークの荷重状態に応じて補正値を算出し、上梁・下梁のたわみをリアルタイムに補正して作業長全体で均一な曲げ精度を確保します。

後方安全カバー（オプション） 危険領域を遮断する後方保護カバーがオプションで選択可能。サイクル中の作業領域への立ち入りを防止し、現代の産業安全基準に対応した作業者保護を実現します。

調整可能な前方サポートアーム 前方サポートアームはローラーとリニアガイドを採用し、スムーズな位置決めと容易な調整を可能にします。水平・垂直の調整により板厚・形状に応じた迅速なサポート配置が可能です。

レーザー安全保護システム（オプション） 曲げ領域全体を保護するレーザー光幕（オプション）。作業者の手や体の一部が安全領域に侵入した場合、機械は即時停止し、挟まれ等の事故を防止します。

追従サポートシステム（オプション） 曲げ加工中にワークに同期して移動する追従サポートにより、重力によるたわみや変形を抑制し、手作業の頻度を低減して加工効率を向上させます。

制御システム 国際的に信頼された CNC 制御プラットフォームを採用し、統合された多機能制御により精密かつ効率的な曲げ加工を実現します。直感的な操作画面とインテリジェントな機能で操作を簡素化します。

用途

• 自動車部品製造
• 建設機械
• エレベーター製造
• 板金加工

技術仕様（パラメータ）

• A-Bend 10032 — 押付力: 1000 kN; 曲げ長さ: 3200 mm; 柱間幅: 2600 mm; のど深さ: 400 mm; スライダーストローク: 200 mm; 開口高 (D): 480 mm

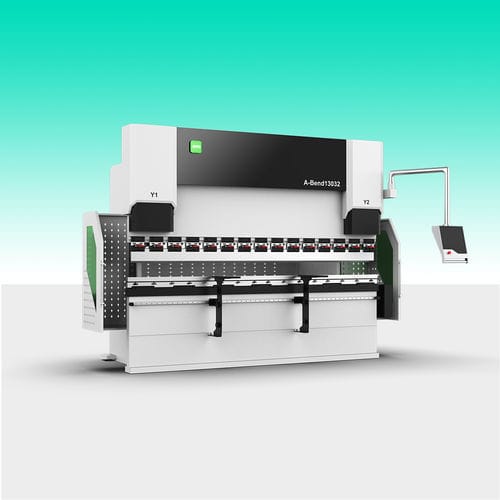

• A-Bend 13032 — 押付力: 1300 kN; 曲げ長さ: 3200 mm; 柱間幅: 2600 mm; のど深さ: 400 mm; スライダーストローク: 200 mm; 開口高 (D): 480 mm
• A-Bend 17032 — 押付力: 1700 kN; 曲げ長さ: 3200 mm; 柱間幅: 2600 mm; のど深さ: 400 mm; スライダーストローク: 200 mm; 開口高 (D): 480 mm
• A-Bend 20032 — 押付力: 2000 kN; 曲げ長さ: 3200 mm; 柱間幅: 2600 mm; のど深さ: 400 mm; スライダーストローク: 200 mm; 開口高 (D): 480 mm
• A-Bend 25032 — 押付力: 2500 kN; 曲げ長さ: 3200 mm; 柱間幅: 2600 mm; のど深さ: 400 mm; スライダーストローク: 250 mm; 開口高 (D): 500 mm
• A-Bend 32032 — 押付力: 3200 kN; 曲げ長さ: 3200 mm; 柱間幅: 2600 mm; のど深さ: 400 mm; スライダーストローク: 250 mm; 開口高 (D): 500 mm

技術的特徴

• シリーズ名: A-Bend Series
• 機械種類: 電動油圧式サーボプレスブレーキ
• フレーム: 高剛性嵌合溶接フレーム、応力分布をデジタル最適化
• クラウニング: ウェッジ型機械式クラウニング、CNC による自動補正
• 安全装置: オプションの後方保護およびレーザー安全光幕
• サポート: ローラーおよびリニアガイド付き調整式前方サポートアーム；追従サポートはオプション
• 制御: 国際的に認知された CNC 制御システム、統合型多機能プラットフォーム
• モデルと押付力: A-Bend 10032 (1000 kN), 13032 (1300 kN), 17032 (1700 kN), 20032 (2000 kN), 25032 (2500 kN), 32032 (3200 kN)
• 共通寸法: 曲げ長さ 3200 mm; 柱間幅 2600 mm; のど深さ 400 mm
• ストロークと開口: スライダーストローク 200 mm (一部モデルは250 mm); 開口高 480–500 mm（モデルにより異なる）
