信号アンプ PB58

パワー電流電圧

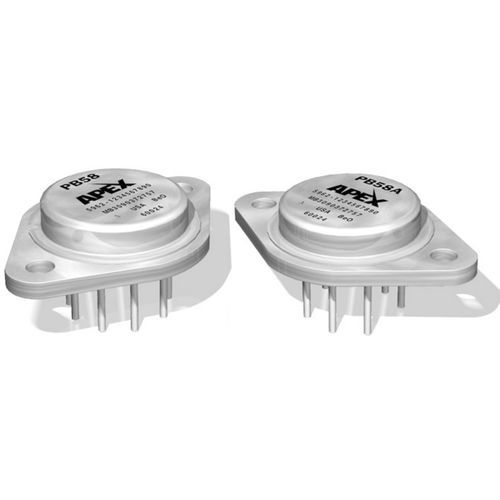

PB58は1.5A、300Vのパワー・ブースター・アンプで、小信号の汎用オペアンプに電圧と電流のゲインを提供するように設計されています。PB51パワー・ブースターをドライバー・アンプのフィードバック・ループ内で使用することにより、結果として得られる複合アンプは、ドライバーの精度とブースターの拡張出力電圧範囲および電流能力を備えています。PB51は、アプリケーションによってはドライバ・アンプなしで使用することができ、適切に機能するために電流制限抵抗を外付けするだけで済みます。 ほとんどのドライバ/ゲイン構成では補償は不要ですが、外付けコンデンサ1個で実現できます。パワー・ブースターは非常にシンプルに構成できますが、ドライバー・アンプ、電流制限、電源電圧、電圧利得、補償の選択により、非常に高い柔軟性が得られます。PB58は、100V/µsの高いスルー・レート、最小320kHzの電力帯域幅、12mAの低い静止電流を特長としています。 PB58は、電気的に絶縁されたハーメチック・シールの8ピンTO-3メタル・パッケージに収められたハイブリッド製品設計です。対象となるアプリケーションは、高電圧計測器、静電変換器、偏向、プログラマブル電源などです。 PB58AはAグレード・バージョンで、出力電流（2A）、スルー・レート（100V/µs）、オフセット電圧の性能が強化されています。
