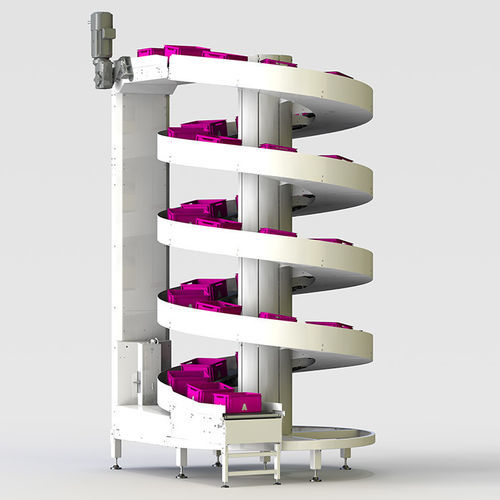

ベルトコンベヤー

縦型螺旋状運搬管理用

概要
Apolloのヘビーデューティー・スパイラルコンベヤは、高い昇降差と大きな荷重に対応するためのモジュラー式垂直搬送ソリューションです。標準タイプのスパイラルに比べて搬送能力が2倍で、大流量や重負荷の用途に適しています。

動作原理
Apolloの実績あるスパイラル技術を採用し、単一モーターとスラット式ベルトがガイドトラック上を走行します。傾斜コンベヤに比べ床面積を節約でき、さまざまな製品の垂直搬送や24時間連続運転に対応します。

主な特長

• メートル当たり最大荷重：100 kg
• 搬送速度：最大60 m/min
• 単一モーター駆動
• 24時間連続運転対応
• 省スペース設計
• 低い転がり摩擦（スラット式ベルト、トラック上走行）
• 保護構造内蔵、低騒音
• モジュラー設計で分割納入・現地組立が容易
• スラット下の潤滑不要
• メンテナンス負荷が低い

設計・運転上の特性
スパイラルは単一モーターで駆動され、メンテナンスや消費電力を低減しながら長寿命を実現します。スラット式ベルトは側面の摩耗板を必要とせず、転がり摩擦のみでクリーンな搬送が可能です。満載状態での起動・停止にも対応します。総瞬間荷重は1,450 kgです。非常に高い設備では、現地での据付を容易にするためモジュール化して分割納入できます。

型式とモデル
標準のHeavy Dutyモデル4機種を用意しており、レイアウトに合わせてカスタマイズ可能です。入口・出口は異なる角度に配置・延長でき、上昇・下降搬送のほかオプションで逆転運転も可能です。複数のベルト/スラット幅やスパイラル径を選択できます。サイドガードやベースフレームはRAL粉体塗装またはステンレス仕様が選べます。

一般的な構成とオプション

• 構成：標準 | ステンレス（ドライ用途） | ステンレス（ウォッシュダウン）
• 代表的なスラット幅：400 mm | 500 mm | 600 mm（他幅あり）
• ファミリー内の他のスラット幅：254 mm、300 mm、400 mm、450 mm、500 mm、600 mm、650 mm（機種による）
• 入口/出口の角度・延長調整オプション
• オプションで逆転運転可能
• 塗装オプション：RAL粉体塗装またはステンレス

適用分野
高い昇降差や高スループット、重荷重搬送が必要な重負荷のマテリアルハンドリングや垂直搬送用途（製造ライン、流通センター、自動化ピッキングシステム等）に適しています。

技術仕様

• 最大荷重（mあたり）：最大100 kg/m
• 総瞬間荷重：1,450 kg
• 最大搬送速度：最大60 m/min
• 駆動：単一モーター
• 運転：24/7の連続運転に対応
• スラット式ベルト/トラック — 転がり摩擦、側面摩耗板なし
• 潤滑：スラット下の潤滑不要
• 騒音：低騒音
• メンテナンス：低メンテナンス
• 代表的スラット幅：400 mm | 500 mm | 600 mm
• 利用可能な構成：標準、ステンレス（ドライ用途）、ステンレス（ウォッシュダウン）
• 設計：分割納入可能なモジュラー設計で現地据付を容易に
• 入口/出口：角度および延長の調整が可能
• オプション：逆転可能なスパイラル、複数のスパイラル径、塗装選択（RALまたはステンレス）
