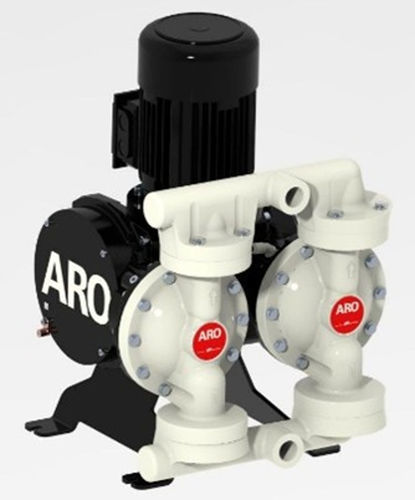

電動ポンプ EVO Series™ 210ダブルダイアフラム化学製品自吸式
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- ダブルダイアフラム
- 流体
- 化学製品
- 駆動
- 電動
- 呼び水
- 自吸式
- 移動性
- 据え置き型
- 材質
- PP, ポリフッ化ビニリデン製 （PVDF）
- 保護レベル
- 耐薬品性, 耐腐食性
- その他の特徴
- 高効率, 非金属性, ジョイント内蔵型, センサー付き
- 流量
最大: 8.94 m³/h
(315.71312 ft³/h)最少: 0 m³/h
(0 ft³/h)- 圧力
最大: 6.2 bar
(89.923 psi)最少: 1.7 bar
(24.656 psi)- ヘッド
最大: 9.5 m
(31'02" )最少: 3.4 m
(11'01" )- 吸込口径
25.4 mm
(1 in)- 吐出口径
25.4 mm
(1 in)- 長さ
最大: 291 mm
(11 in)最少: 262 mm
(10 in)- 幅
最大: 291 mm
(11.46 in)最少: 262 mm
(10.31 in)- 高さ
最大: 678.8 mm
(26.72 in)最少: 658.3 mm
(25.92 in)- 重量
最大: 83.5 kg
(184.09 lb)最少: 79.8 kg
(175.93 lb)
詳細
概要
ARO EVO Series™ 210 電動1" ダブルダイヤフラムポンプ（非金属構成：ポリプロピレンまたはPVDF）は、移送、バッチ処理、薬液移送向けのコンパクトで経済的かつ高効率なソリューションです。部品点数を最小限にした堅牢なシンプルドライブトレインにより、メンテナンス容易性と稼働率の最大化を実現します。ARO Protectプログラムにより摩耗部品キットと延長保証オプションで予防保全をサポートします。
信頼性のための設計
安全性のための設計
性能のための設計
サービスキットと付属品
仕様 / 技術データ
ARO EVO Series™ 210 電動1" ダブルダイヤフラムポンプ（非金属構成：ポリプロピレンまたはPVDF）は、移送、バッチ処理、薬液移送向けのコンパクトで経済的かつ高効率なソリューションです。部品点数を最小限にした堅牢なシンプルドライブトレインにより、メンテナンス容易性と稼働率の最大化を実現します。ARO Protectプログラムにより摩耗部品キットと延長保証オプションで予防保全をサポートします。
信頼性のための設計
- EVOおよびEXPプラットフォームと共通の実績あるモジュール／部品を使用し、堅牢性と保守性を確保します。
- 二次リーク封じ込めを標準装備し、ダイヤフラム破損時に媒体がアクチュエータや駆動部に接触するのを防ぎます。
- 標準のシンプルな駆動機構により部品点数と保守時間を削減し、稼働率を向上させます。
- 内部シールベアリング採用によりアクチュエータの保守を不要にします。
安全性のための設計
- ダイヤフラムを同側に配置し、より安全で人間工学に配慮したメンテナンスアクセスを実現します。
- 設計はISO 12100に準拠し、適用に応じてCE適合を満たします。
- 標準モータは地域別認証表記での供給が可能です。
性能のための設計
- 従来の空気式ダイアフラムポンプ（AODP）より高いエネルギー効率を実現します。
- 過圧（デッドヘッド）保護や電子式漏れ検知センサはオプションで対応可能です。
- 低メンテナンスで信頼性の高い薬液移送に適しています。
サービスキットと付属品
- 流体部サービスキット（ボール、ダイヤフラム、ベルローズ、Oリング）：ファミリー 637601‑XX（例：637601‑AA Santoprene ボール / Santoprene ダイヤフラム、637601‑TA PTFE ボール / Santoprene ダイヤフラム、637601‑TT PTFE / PTFE、637601‑VT Viton / PTFE）。
- 追加オプション：過圧保護装置、電子式漏れセンサ、モーターバリエーション、取付アクセサリ。
仕様 / 技術データ
- モデル：ポリプロピレン（PP）；PVDF
- ポンプ型式：電動ダブルダイヤフラムポンプ
- 口径：1"
- 最大流量（フラッドインレット）：39 GPM (149 L/min)
- 1サイクル当たりの吐出量：0.17 gallons (0.64 L)
- 流体接続：1 - 11‑1/2 NPTF‑2；1 - 11 BSP；1" ANSI / DIN フランジ / センター
- 入口圧力：25–50 PSIG (1.7–3.4 bar)
- 最大平均作動圧力：50–90 PSIG (3.4–6.2 bar)
- 懸濁固形物最大径：1/8" (3.3 mm)
- ウェットサクションリフト：32.1 ft (9.5 m)
- ドライサクションリフト：11.3 ft (3.4 m)
- ダイヤフラム／ボールチェックサイズ：1" (25.4 mm) 相当
- 重量：PPポンプ 176 lb (79.8 kg)；PVDFポンプ 184 lb (83.5 kg)
- 取付：QTY (4) 0.40 in (10.3 mm) 幅スロット、パターン 10.31 in x 11.45 in (262 mm x 291 mm)
- 寸法：2 HP IEC 90 モータ搭載時高さ 25.92" (658.3 mm)；2 HP NEMA 140TC モータ搭載時高さ 26.72" (678.8 mm)
