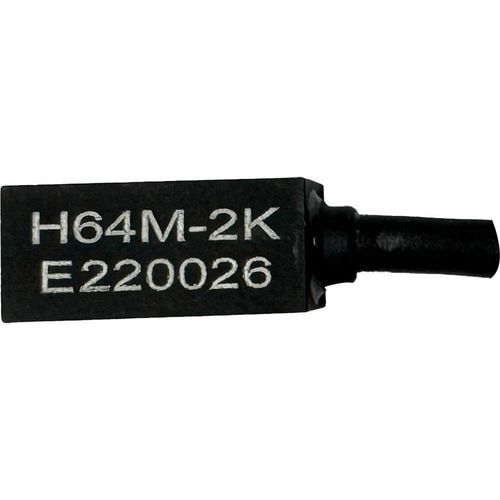

一軸加速度計 FUTURESES H64M

ピエゾ抵抗型MEMSミニチュア

製品概要
FUTURESES H64Mは、電圧出力を持つ小型単軸圧抵抗式（MEMS）加速度計で、低質量での搭載が求められるクラッシュ試験や高衝撃試験向けに設計されています。選択可能な計測レンジを備え、高い耐衝撃性と広い周波数特性を提供します。

主な特長

• センサー種別：アナログ単軸加速度計
• センサー技術：圧抵抗式（MEMS、ウィートストンブリッジ）
• 出力信号：電圧
• 計測レンジ：±50、±100、±200、±500、±2000、±6000 g
• 周波数応答：DC〜7000 Hz
• 耐衝撃性：最大10,000 g

技術
H64Mは、ウィートストンブリッジ構成のMEMS圧抵抗素子を用いており、広いダイナミックレンジで安定したアナログ電圧出力を実現します。DCから7 kHzまでの正確な計測を可能にし、高い衝撃耐性を保持します。

筐体とオプション
統合ケーブルの長さバリエーション、選択可能なコネクタ、Dallas DS2401識別チップの組込みオプションなど、複数の構成オプションを提供します。機械的および電気的インターフェースは試験装置の要件に合わせて調整可能です。

用途

• 自動車クラッシュ試験および衝撃計測
• 高加速度・衝撃の計測
• 試験体の動特性を変えないためにセンサ質量を最小化する必要のある測定
• SAE J211（衝撃試験用計測）の準拠測定

環境

• 使用温度範囲：-40°C〜+120°C

技術仕様

• センサー種別：加速度計（アナログ）
• センサー技術：圧抵抗式（MEMS、ウィートストンブリッジ）
• 感知軸数：単軸
• 出力信号：電圧
• 計測レンジ：±50 g、±100 g、±200 g、±500 g、±2000 g、±6000 g
• 周波数応答：DC〜7000 Hz
• 耐衝撃性：最大10,000 g
• 温度範囲：-40°C〜+120°C
• 筐体 / オプション：ケーブル長の設定、選択可能なコネクタ、オプションのDallas DS2401チップ
• 規格：SAE J211（衝撃試験計測）
• 設計：小型・軽量で試験時の質量負荷を最小化
