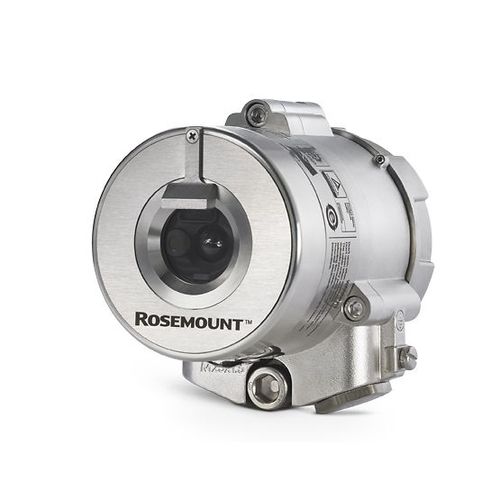

Rosemount 975UR 紫外赤外線炎検知器は、電磁スペクトルの紫外および赤外線部分の短波部分で放射エネルギーを感知し、炭化水素ベースの燃料およびガスの炎を検知することができます。両方のセンサからの信号は、周波数、強度および持続時間について分析します。UVセンサとIRセンサの両方で放射エネルギーを同時に検知すると、アラーム信号を発します。UV センサには、太陽放射による誤警報を防止する特別なロジック回路が組み込まれています。
仕様
取り付け電気研磨仕上げのステンレス鋼 316L
通信プロトコル0–20 mA アナログ出力でオプションの HART® 通信 - 保全、設定変更、設備管理に使用可能。 コンピュータ制御装置の接続に使用可能な RS-485 Modbus 通信もオプション対応可能
防滴標準ステンレス鋼 316L、電子研磨オプション耐久性のある銅を含まないアルミニウム(1 % 以下)、赤色エポキシエナメル仕上げ(FM バージョンでは使用不可)
寸法検出器 4" x 4.6"x 6.18" (101.6 x 117 x 157 mm)
重量検知(ステンレス鋼 316L)2.8 kg(6.1 lb)
検知器(アルミニウム)1.3 kg(2.8 lb)取付金具1.0 kg(2.2 lb
認証/承認ATEX および IECEx:
II 2 G D
Ex db eb op is IIC T4 Gb
Ex tb op is IIIC T96 °C Db
(Ta -55 °C ~ +85 °C)
または
Ex 2 G D
Ex db eb op is IIC T4 Gb
Ex tb op is IIIC T96 °C Db
(Ta -55 °C ~ +75 °C)
FM/FMC/CSA:
クラス I ディビジョン 1、グループ B、C、D、
クラス II/III ディビジョン 1、グループ E、F、G
性能:
EN 54-10 (VdS)
FM 3260
信頼性:
IEC 61508 - SIL 2 (TÜV)
船舶用:
MED「舵輪マーク」承認(DNV)
「タイプ」承認(DNV)
機能
UV/IR のデュアルセンサ
信頼性の高い作動の継続を確実にする自動および手動の自己試験(BIT)
過酷な気象条件(雪、氷、結露)での作動のための加熱式ウィンドウ
リレー(3)、アラーム、エラー、補助用
0–20 mA (ステップ変化)
HART® プロトコル、メンテナンスおよび設備管理用
RS-485、Modbus 適合
高信頼性 - MTBF - 最短 150,000 時間
– TÜV)安全度水準 2 (SIL2 – TÜV) の承認取得済み
5 年間保証
HART® または RS-485 経由でユーザがプログラム可能
