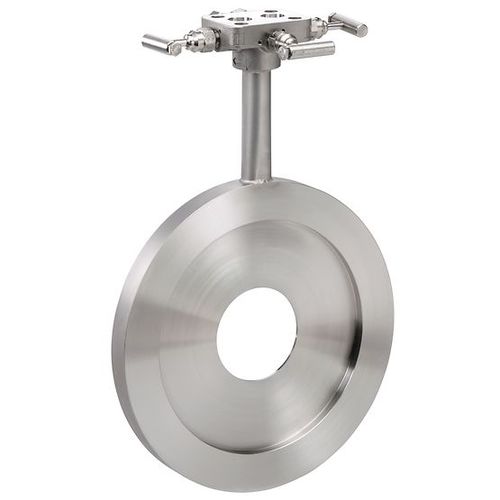

差圧流量測定用オリフィス板 Rosemount™ 405

コンパクト

Rosemount 405 コンパクトオリフィス検出端は、正確な流量測定を実現します。この流量計はコンパクトなオリフィスプレートか特許取得済みの 4 穴コンディショニングプレートで構成されており、閉ループ制御、監視目的全般、管理輸送用途の測定を行います。この検出端は、最大 300 mm（12 インチ）の管径に対応して気体・液体・蒸気の供給施設用に設計されており、過酷なプロセス条件でも良好に動作します。 仕様 最大動作圧力ANSI B16.5 600#、DIN PN100 プロセス温度範囲-193～454 °C（-315～850 °F） 流体のタイプ液体、ガス、蒸気 プロセス接液材質316 SST 保証最大 5 年間の限定保証 機能 取り付けが簡単な直付け式検出端アセンブリによりフランジ間の設置が簡単 汎用設計により、気体・液体・蒸気の供給施設で正確かつ信頼性の高い流量測定を実現 15～300 mm（0.5～12 インチ）の管径を利用できるため幅広い用途に対応 オプションのセルフセンタリング機構により、設置が容易 業界規格に適合する ASME / ISO コーナータップ設計を使用 特許取得済みの 4 穴設計により、乱流断面でも正確な流量測定が可能 革新的なオリフィスプレートにより、上流・下流とも直管要件をわずか 2D に低減 インパルス配管、特殊フランジ、 配管修正を必要とせず、コスト削減に貢献
