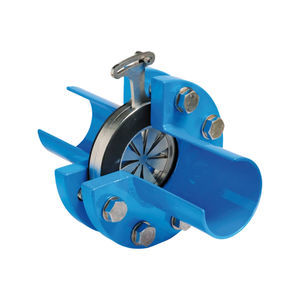

... RF、FF、RTJフランジの間に装着する流量測定プレート FPD150は、清浄な液体や低粘度の液体から、汚れた液体や高粘度の液体まで、幅広いアプリケーションに対応するために、さまざまなプロファイルを用意しています。 通常、円周上に溶接された（または一体化された）データタブが付属しています。このタブには、タグ番号やオリフィスプレートの内径などの情報を刻印することができ、これらはすべて、プレートをラインから取り外すことなく確認することができます。 データ オリフィスプレートのデザイン： - 同心円状のスクエアエッジオリフィスプレート（クリーンな液体/ガス/スチーム用 - ...

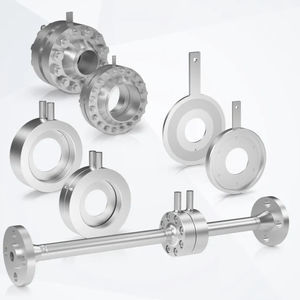

... 化学および石油化学産業 プロセスプラントおよび発電 水処理および配給 ガス処理および輸送 石油生産・精製 特徴 ISO 5167-2に準拠したコンパクトで堅牢な設計 既存のフランジ（ASME/EN）間に設置可能 オリフィスプレート、バルブマニホールド、差圧トランスミッターで構成される完全な測定ポイントを提供 差圧ラインなしのシンプルな設置 実流量の±0.5 %以下の精度、0.1 %の測定再現性 概要 コンパクトなオリフィスプレートは、液体、気体、蒸気の測定に問題なく使用できます。差圧式流量計は多くの技術用途で使用されています。一次流量エレメントとして、オリフィスプレートは最も一般的なソリューションです。オリフィスプレートの特筆すべき点は、取り付けと管理が容易なことです。一次流量エレメントによって発生した差圧は、通常、差圧トランスミッタによって流量に比例した電気信号に変換されます。 コンパクトなオリフィスプレートは、プラグアンドプレイのソリューションとして、測定配列の簡単な組み立てを可能にし、これにより大幅なコスト削減を達成することができます。差圧トランスミッタとバルブマニホールドは、コンパクトな圧力タッピングを介して取り付けられます。これらの測定アレンジメントには、差圧ラインをなくすことができるという利点があります。コンパクトオリフィスプレートは、2種類のベータ比を標準装備しています。お客様固有のベータ比が必要な場合は、弊社のソフトウェアが設計と選択プロセスを簡素化します。 ...
... 説明
多孔オリフィス板式流量計は、産業用配管で使用される一次素子の流量計です。板には複数の穴が加工されており、流れの乱れや乱流を低減して測定の信頼性を高めます。産業環境での使用を想定し、用途に応じて耐食性のあるステンレス材で製作されます。
適用分野
- 発電
- 石油生産および精製
- 水処理および配水
- ガス処理および配布
- 化学・石油化学産業
利点
- 精度：0.5%（最大流量に対して）
- 再現性：0.10%
- 蒸気、液体、気体の測定に適合
規格および取付
規格：ISO ...
... オリフィスメーター OPTIBARシリーズ コーナータップとアニュラーチャンバー*付きオリフィスメーターランアセンブリは、オリフィスプレート、配管、インレット/アウトレットセクション、プロセスコネクションで完全に組み立て済みです。 * サイズDN15...100 / 1⁄2...4"; 最大PN100 / ASME Cl 1500 * 温度: 最大最高温度: +400°C / +752°F * 材質 1.4404 / 316L OPTIBAR MR 4300は、オリフィスメーターアッセンブリーです。小さなラインサイズでの使用に最適です。 オリフィスプレート、アニュラチャンバー、プロセス接続部、低乱流用の入口部と出口部を備え、完全に組立て済みで設置準備が整っています。DPフローエレメントは、OPTIBAR ...
... Rosemount 1495 オリフィスプレート一次エレメントは、信頼できる測定性能のために設計されています。世界中で使用されている最も一般的な主要要素として、このオリフィスプレートは、パドルとユニバーサルタイプのプレートの両方に、正方形のエッジを有する同心のボアを備えた標準構成を備えています。この製品は、標準のラインサイズ（2〜24インチまたは50〜600 mm）で提供され、高温高圧アプリケーションにも適しています。 仕様 最大動作圧力 ANSI B16.5 2500# プロセス温度範囲-320 ...
ASCO/アスコ
... 技術データ オリフィスプレートシリーズ： 制限プレート同心オリフィスプレート 象限儀の端のオリフィス。 円錐形入口オリフィスプレート大小オリフィスプレート 偏心オリフィスプレートセグメントオリフィスプレートリングジョイントオリフィスプレート スクリュー式リングジョイントオリフィスプレートコーナータイププレート オリフィスタップシリーズ：(a)フランジタップ、ラジアスまたはD-D/2タップ、ベナコントラクトタップ、パイプタップ。 (b)コーナータップ-個別圧力タップと環状スロット設計。 オリフィスフランジシリーズ： ...
... 技術データ サービス空気、ガス、水および他の液体 上部ハウジングタイプ差圧計、各種圧力トランスミッタ対応可能 ダイヤルインジケータ：ø4 "またはø6 "を選択可能（トランスミッタタイプを除く） ハウジング材質SS304 本体材質SS316、SS304、PVC、PVDF、オプションあり ベータ比：（β）0.3〜0.7 排出係数の不確実性： 1/2 "の場合-(β)0.3~0.7: ±2.25 1"～1-1/2 "の場合：(β)0.3～0.7：±1.75 2"～20 "用：(β)0.3～0.7：±1.25 フローエレメントオリフィスタイプ 接続サイズ：2"~20 ...
... - 液体の流量測定用圧力センサー - DIN EN ISO 5167に準拠したオリフィスの計算方法 - 高温や腐食性の強い媒体での使用 - 材質はスチール（St37）またはステンレス（1.4301）。 - プレッシャーソケット内蔵 - 取り付け長さ 65 mm - PN40までの圧力ステージ - ご要望に応じて特別仕様も可能 液体、気体、蒸気の流量測定用の差圧用オリフィスプレートです。長さ65mmの滑らかなシーリングストリップ付きのフランジの間で配管に取り付けます。オリフィスプレートの計算方法はDIN ...
... クリフモックの5030型シングルチャンバーオリフィスフィッティングは、オリフィスプレートの検査や交換の時間とコストを削減し、ボアがメーターチューブの中心に正しく配置されていることを確認するのに便利です。オリフィスキャリアとシーリングバーを一体化したシングルチャンバー設計により、オリフィスプレートの取り付け、取り外しが迅速かつ容易に行えます。4本のボルトとクランピングバーを取り外すことで、ユーザーは数分のうちに継手からアセンブリを引き抜き、オリフィスプレートを交換して継手に再挿入することができます。さらに、取り外すフランジボルトや広げるフランジがないため、パイプラインから流体が失われる危険性がなくなります。 仕様 ...
... - BS EN ISO 5167に準拠したデザイン - キャリアの種類も豊富 - シングルリング、コーナータッピング - ダブルリング、フランジタッピング - ダブルリング、コーナータッピング - ダブルリング、アニュラーチャンバー - 豊富な素材バリエーション - 実績のある技術 - 1インチライン以上に対応 - オリフィスサイズはご要望に応じます。 オリフィスプレートは、最も一般的な差圧流体一次エレメントです。実績のある技術に基づき、可動部がなく、高温・高圧の用途に適しています。オリフィスプレートは、清浄な液体、気体、低速度の蒸気の流れに推奨されます。 オリフィスプレートを使った流量測定では、上流と下流の圧力タッピングを正確に位置決めする必要があります。 さまざまなアプリケーションに対応できるよう、さまざまなタイプのオリフィスキャリアアセンブリが用意されています。 ANSI ...
British Rototherm Co. Ltd
... スクエアエッジコンセントリック これらは、流量測定に最もよく使用されます。 流量測定によく使われます。構造が簡単で、精度が高く、取り付けや交換が容易であるなどの特長があります。オリフィスプレートは、寸法、表面粗さ、平坦度など、適用される規格で正しく仕上げられています。レイノルズ数7が10000から10の範囲にある場合、これらのプレートはクリーンな液体、ガス、蒸気の流れに推奨されます。 エキセントリック 固体粒子が沈殿しやすい液体や、凝縮水が付着しやすい蒸気には、その沈殿を避けるため、オリフィスプレートの偏心内径を配管内面底面と同じ高さにしたものを使用します。また、ガスや蒸気の場合は、ガスや蒸気の滞留を避けるために、偏心した内径の上部を配管の内径と同じ高さに設置することがあります。 セグメンタル オリフィスプレートは、水や空気が多く含まれる場合や、流体中に懸濁物がある場合に有効です。これにより、オリフィスプレートの前面での堆積を避けることができます。オリフィス孔は、気体用には下部に、液体用には上部に配置されます。 クワドラントエッジ オリフィスプレートのボアの入口エッジは、四分円形に丸められています。粘性流体やレイノルズ数2000～10000の流体に使用されます。 ...
... アプリケーション 飲料水システム（相談後の他の媒体） 一定の流量を設定するための静的チョーク要素。 バルブ後のキャビテーション保護として背圧オリフィスとして使用されます。 シャットオフ継手として使用しない 動作モード オリフィスの場所はフランジの間に設置されています。 設定はメーカーの仕様に従って調整されます。 このオリフィスプレートの利点は、すでに取り付けられているときに調整できることです。 製品情報 オリフィスプレートの寸法を計算するには、必要な流量、必要な圧力差、または両方の仕様の情報を参照してください。 ...
... 配管内の差圧試験用オリフィスアセンブリ 適切な差圧は、オリフィスの前後にある2つの圧力テストポイントを使用してチェックすることができます。 ...
... 直径範囲 DN 40～DN 200 定格圧力 PN 10 I PN 16 調整可能なオリフィスプレートは、一定の圧力で流量を調整するために使用します。流量を変えるには、弁体をひねって開口部を広げたり狭めたりします。 一定圧力で開口部を広げれば、オリフィスプレートを通過する流量は増加します。 一方、一定の圧力で開口部を狭めると、流量は減少します。オリフィスプレート前後の推奨測定・流量調整部：2～3×DN。 オリフィスプレートをより簡単に調整するために、アジャスタブルレンチを用意しています。(付属品参照）オリフィスプレートをシャットオフバルブとして使用することはできません（100％閉じることはできません）。 ...
... 詳細情報は、購入者が提供する、またはアルフ・センサが作成する施工図に記載される。 上記の規格に従って必要な基本寸法は、カタログカードに記載されている。 注：内径は注文者が提供するものとし、Alf-Sensorが提供されたデータを用いて計算することもできる。 ...
Alf-Sensor
