差圧流量測定用オリフィス板 POM

説明

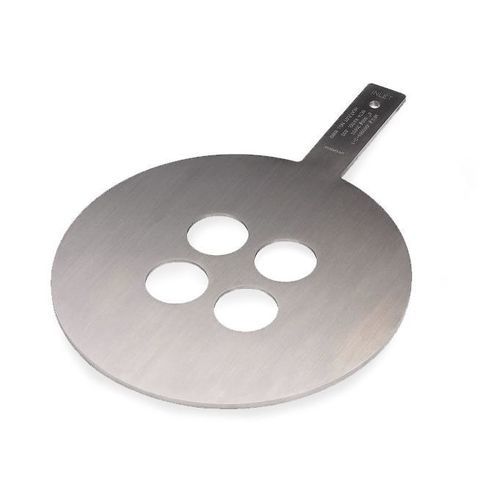

多孔オリフィス板式流量計は、産業用配管で使用される一次素子の流量計です。板には複数の穴が加工されており、流れの乱れや乱流を低減して測定の信頼性を高めます。産業環境での使用を想定し、用途に応じて耐食性のあるステンレス材で製作されます。

適用分野

• 発電
• 石油生産および精製
• 水処理および配水
• ガス処理および配布
• 化学・石油化学産業

利点

• 精度：0.5%（最大流量に対して）
• 再現性：0.10%
• 蒸気、液体、気体の測定に適合

規格および取付
規格：ISO 5167-1 & 2 または ASME MFC-3M
取付：フランジ間 — ISO PN 2.5 〜 PN 420；ASME 150# 〜 2500#；その他の構成は要相談

リファレンス / 技術仕様

• リファレンス：POM
• 材質（標準）：304L / 316L ステンレス（用途により他材質対応可）
• 対応流体：液体、気体、蒸気
• 配管径：Ø 25〜1,000 mm
• 公称精度：最大流量の0.5%
• 再現性：0.10%
