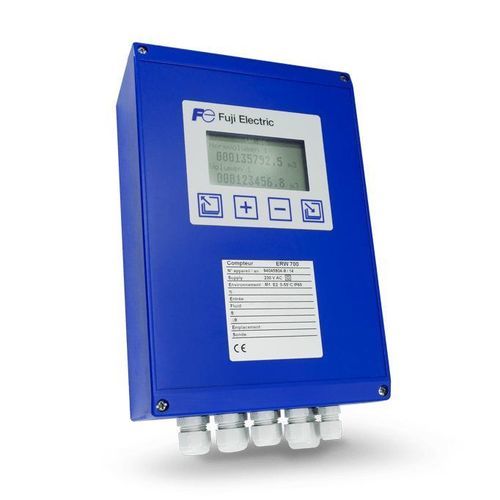

ガス用流量計算機 ERW700

液体用水蒸気用

製品概要
ERW700は、流量、差圧、圧力、温度、密度などの測定入力から、体積、補正流量、質量流量および液体・気体・蒸気の質量を算出する流量・熱エネルギー計算機です。熱量の課金やプラントのエネルギーモニタリング向けに設計され、差圧式、ボルテックス、超音波、コリオリなどの一次流量素子と組み合わせて使用できます。

適用分野

• 熱量課金のための補正流量および熱エネルギーの計算
• プラントのエネルギー監視・計測システム
• 中〜大規模出力領域の熱・冷熱供給
• 高精度で再現性のある計測が必要な用途

利点

• 幅広い条件下での流量、密度、エンタルピー、圧縮性の精密な計算
• 最大10測定/秒の計算速度
• 遠隔または盤面取付け用の分離型LCD表示器オプション

主な機能

• 差圧、温度、流量センサー（差圧式、ボルテックス、超音波、コリオリ）に対応
• 24ビットA/Dコンバータによる高速・高分解能な取得
• データ記録：瞬時値、周期的または固定日付の記録；PCソフトまたは前面キーでアクセス可能
• バックライト付きグラフィック表示など柔軟な表示オプション
• 双方向計測、凝縮水監視、課金モードなどの機能
• IP65保護、サージ保護およびパスワードによるセキュリティ
• エネルギーマネジメントシステムへの統合を考慮した設計

技術データ（表）
名称 : 流量・熱エネルギー計算機
型番 : ERW700
適用流体 : ガス · 液体 · 蒸気 · 水
計算項目 : 体積流量 · 補正流量 · 質量流量 · 出力（加熱/冷却）
カウンタ : 運転条件での体積 · 参照条件での体積 · 質量 · エネルギー（加熱または冷却） · メーター、課金機能、故障時のカウント、エネルギーバランス
入力 : 電流 0/4-20 mA（トランスミッタループ給電対応） · 周波数 · パルス · 温度 Pt100/500/1000（4線式）
出力 : 電流 0/4-20 mA · パルス · デジタル（MBus、Modbus®） · 補助電源出力
周囲温度 : 0 °C〜55 °C
保存温度 : -30 °C〜70 °C
取付 : LCD表示付き筐体（壁掛け） · 表示無し筐体（遠隔表示対応） · 19"カセット（準備中）
重量 : 標準：約1 kg · 19"カセット：約1.5 kg
電源 : 180 - 264 V AC · 18 - 36 V DC

追加情報
ERW700はPCソフトや前面キーによる設定・高度な記録機能を備え、密度・エンタルピー・圧縮性の精密計算と広範なセンサー互換性を提供します。校正は概ね5年ごとを推奨します。
