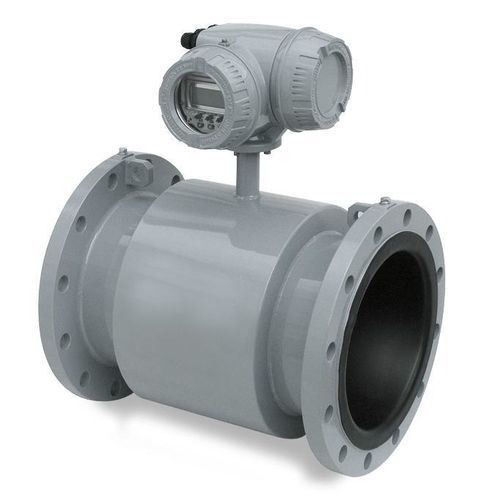

電磁式流量計 M3000

密度液体用差し込み式

電磁流量計測M3000およびM4000流量計は、製薬および化学産業、ならびに危険区域に分類されるすべての水および水処理現場での流量計測用に特別に設計されています。フランジ接続精度：計測流量の±0.2%流量目盛：03 - 12 m/sIP67保護危険区域用DN 6 - 600 (1/4"-56")特長変換器により、Ex zone 1および2に分類される危険区域での流量計測が可能です： 0.03 - 12 m/sIP67保護危険場所での使用DN 6 - 600 (1/4"-56")特徴コンバータは、コンパクトまたはリモートマウントで、Exゾーン1および2に分類される危険場所での流量計測を可能にします。電子機器は保護等級IP67のアルミ鋳造ハウジングに取り付けられています。内部の仕切りにより、様々な端子台と物理的に分離されています。設定は、蓋を閉じた状態でマグネットペンを使用して行うことも、蓋を開けた状態で3つのキーを使用して行うこともできます。4行表示のディスプレイには、流量測定値、積算値、各種ステータスメッセージが表示されます。コイル励磁周波数を調整することにより、M3000およびM4000コンバーターは困難なアプリケーションにも適応できます。新しいエレクトロニクスにより、特に低流量での測定精度が向上しました。電源85～265Vac、45～65Hz 20VA未満、24Vdcオプション精度測定流量の±0.2%、≥0.5m/s±測定流量の1.25mm/s、<0.5m/s繰り返し精度フルスケールの0.1%未満スケール0.03～12m/s導電率min.5 µS/cm（脱塩水の場合は20 µS/cm）流れ方向双方向表示LCD、4行/16文字、バックペア、流量、3つの積算計、ステータス表示プログラミング3つのボタンまたは磁気ペンによるインターフェース測定値およびプログラミング用RS232アナログ出力0/4～20 mA ≤750Ω、流れ方向は別のロジック出力に表示パルス出力アクティブまたはパッシブ、2つのオープンコレクタおよび2つのリレーオープンコレクタ：アクティブ18 Vdc、25 mA、パッシブ24 Vdc、20 mA（最大5 W）周波数出力最大5 W。 0.5W）周波数出力最大。10 kHz（オープンコレクタ）状態表示出力最小/最大アラーム、事前選択、流れ方向、エラーメッセージ（自由に設定可能）空管検出セパレート電極低流量シャットダウン0～10%ハウジングアルミキャスト保護IP67ケーブル挿入3 x M 20動作温度-20～+60°危険区域認証M3000:FM/CSA class I, div.2 / zone 2ATEX II 3 G Ex nA ia IIC T3 Ta = -20℃～+50℃, IP66（流量計全体）ATEX II 3 G Ex nA [ia] IIC T3 Ta = -20℃～+50℃, IP66（変換器のみ）M4000:FM/CSAクラスI, div.1 / zone 1ATEX II 2 G Ex d e ia IIC T3 Ta = -20°C to +50°C, IP66 (流量計全体)ATEX II 2 G Ex d [ia] IIC T4 Ta = -20°C to +50°C, IP66 (変換器のみ)危険区域用フランジ取付 Type VA 使用可能口径：DN 6 ～ 600 (M3000) または DN 6 ～ 300 (M4000)定格圧力：PN10～PN100タイプ口径流体温度ネオプレンDN25～6000～80°ハードラバーDN25～6000～80°CPFADN6～10～40～+150°CPTFEDN15～200～40～+150°カラードDN300～600～40～+150°電源：85～265Vac、45～65Hz、20VA未満、24Vdcオプション精度：測定流量の±0.2%（≥0.5m/s）、測定流量の±1.25mm/s（<0.5m/s）繰り返し精度：フルスケールの<0.1%スケール： 0.03～12m/s最小導電率：5μS/cm（脱塩水は20μS/cm）双方向流れ方向LCDディスプレイ、4行/16文字、バックペア、フロー、3つの積算計、ステータスインジケータープログラミング：3つのボタン、または磁気ペンRS232インターフェースによる測定値およびプログラミングアナログ出力：0/4-20mA≦750オーム、流れ方向は別個のロジック出力に表示パルス出力：アクティブまたはパッシブ、2つのオープンコレクタと2つのリレー周波数出力：最大10kHz（オープンコレクタ）。10 kHz（オープンコレクタ）ステータス表示出力：最小/最大アラーム、事前選択、流れ方向、エラーメッセージ（自由に設定可能）空チューブ検出：別電極低流量シャットダウン：0-10%ハウジングアルミニウム鋳造保護等級IP67ケーブル挿入：3 x M 20使用温度: -20 to +60°危険区域の承認: 上記参照使用可能な直径：DN 6～600 (M3000) または DN 6～300 (M4000)圧力定格：PN 10～PN 100ライナーのタイプと温度範囲：ネオプレン、硬質ゴム、PFA、PTFE、ハラール
