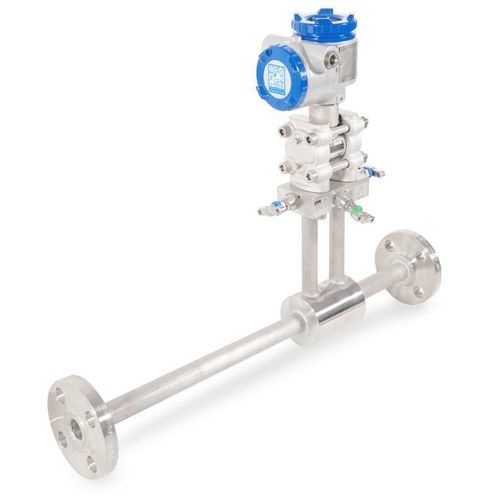

差圧式流量計 RED66

密度液体用腐食性流体

概要
安全で簡単な取り付けを目的に設計された組み込みオリフィス流量計は、小口径配管内の非常に低い液体または気体の流量を測定します。標準の54 mmピッチの差圧（DP）トランスミッタに直接ボルト固定できます。ボディは一体加工のSUS316（または用途に応じた他素材）で高圧時の整合性を確保しています。設計はCoulton Slip-Ringを組み込み、オリフィス断面を追加のボルトやネジなしで保持します。6種類の交換可能なオリフィス断面は特殊工具なしで取付可能で、配管から取り出さなければ断面は移動できず安全性が向上します。整備を容易にするため、標準の楕円形フランジで配管に固定します。高精度が必要な場合は、計器に組み付けた状態でアセンブリ全体を校正することができます。

適用分野
産業プロセス制御向けの一般的な機器であり、小口径配管における液体および気体の低流量測定に適します。

利点

• 液体または気体の非常に低い流量の測定
• 2つの楕円形フランジによる簡単で精密な取付
• 流量校正により±2%以内の精度を実現可能
• 6種類の交換可能なオリフィス断面
• Coulton Slip-Ringによりボルト固定なしで位置決め可能

技術データ
最小口径: 1/2 NPT
最大口径: 1/2 NPT
最大静圧: 160 bar
最大温度: 120°C
レイノルズ数: > 2 500
レンジアビリティ: 5:1
直管長さ（上流/下流）: 3D/5D
精度: ±2 %
圧力損失: 中程度
用途: ガス、蒸気、腐食性および非腐食性流体

特徴 / 技術仕様

• 一体加工ボディ（SUS316または用途に応じた他素材）
• 取付: 標準楕円形フランジ
• オリフィス断面: 6種類の交換可能サイズ、工具不要での取付
• ロック機構: Coulton Slip-Ring（ボルト不要の位置決め）
• トランスミッタ互換性: 54 mmピッチのDPトランスミッタに直接取付可能
• 最大使用圧力: 160 bar
• 最大使用温度: 120°C
• レンジアビリティ: 5:1
• 推奨最小レイノルズ数: > 2 500
• 整列要件: 上流3D / 下流5Dの直管長を推奨
• 典型精度: ±2 %（アセンブリ全体の校正時）
