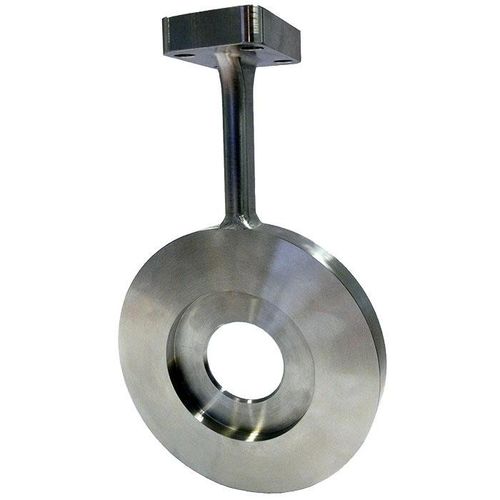

コンパクトオリフィス板 FLC-CO

化学および石油化学産業 プロセスプラントおよび発電 水処理および配給 ガス処理および輸送 石油生産・精製 特徴 ISO 5167-2に準拠したコンパクトで堅牢な設計 既存のフランジ（ASME/EN）間に設置可能 オリフィスプレート、バルブマニホールド、差圧トランスミッターで構成される完全な測定ポイントを提供 差圧ラインなしのシンプルな設置 実流量の±0.5 %以下の精度、0.1 %の測定再現性 概要 コンパクトなオリフィスプレートは、液体、気体、蒸気の測定に問題なく使用できます。差圧式流量計は多くの技術用途で使用されています。一次流量エレメントとして、オリフィスプレートは最も一般的なソリューションです。オリフィスプレートの特筆すべき点は、取り付けと管理が容易なことです。一次流量エレメントによって発生した差圧は、通常、差圧トランスミッタによって流量に比例した電気信号に変換されます。 コンパクトなオリフィスプレートは、プラグアンドプレイのソリューションとして、測定配列の簡単な組み立てを可能にし、これにより大幅なコスト削減を達成することができます。差圧トランスミッタとバルブマニホールドは、コンパクトな圧力タッピングを介して取り付けられます。これらの測定アレンジメントには、差圧ラインをなくすことができるという利点があります。コンパクトオリフィスプレートは、2種類のベータ比を標準装備しています。お客様固有のベータ比が必要な場合は、弊社のソフトウェアが設計と選択プロセスを簡素化します。
