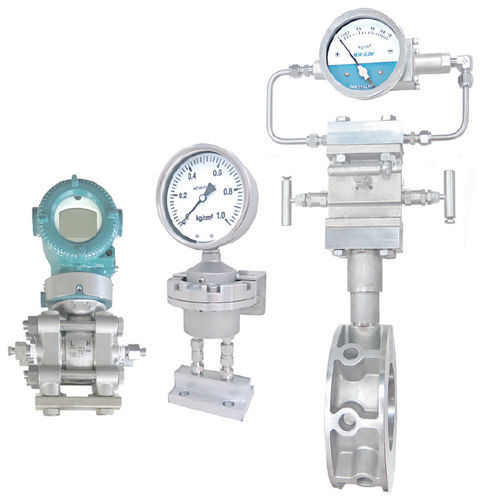

差圧流量測定用オリフィス板 OPF

技術データ サービス空気、ガス、水および他の液体 上部ハウジングタイプ差圧計、各種圧力トランスミッタ対応可能 ダイヤルインジケータ：ø4 "またはø6 "を選択可能（トランスミッタタイプを除く） ハウジング材質SS304 本体材質SS316、SS304、PVC、PVDF、オプションあり ベータ比：（β）0.3〜0.7 排出係数の不確実性： 1/2 "の場合-(β)0.3~0.7: ±2.25 1"～1-1/2 "の場合：(β)0.3～0.7：±1.75 2"～20 "用：(β)0.3～0.7：±1.25 フローエレメントオリフィスタイプ 接続サイズ：2"~20 "およびオプションあり 接続定格ANSI 150#、ANSI 300#、その他フランジ規格対応可能 流量範囲：水-3~2500 M3/H; 空気-30~2400 NM3/H マックス。働く温度：PVC-40℃;PVDF-80℃;金属標準150℃（300℃オプション） 正確さDPH200/300/400: ±3%F.S （上向き） D/Pトランスミッタ：スパンの±0.04 DPBG：±2.5%F.S（昇圧時）
