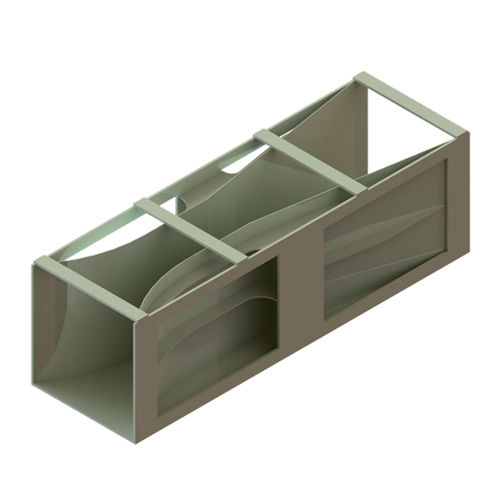

ベンチュリ流量計 AI.FCV

密度液体用横型

AI.FCVシリーズ水路は、矩形開水路における流量計測専用に設計されたプレハブ部材です。ポリプロピレンPP製で、構造強度と耐薬品性を兼ね備え、都市用水や産業用水用途に最適です。

AI.FCVシリーズを選ぶ理由

ベンチュリシステムは、最小限の圧力損失で高精度な流量計測を実現できることで定評があります。ポリプロピレン製なので表面が滑らかで堆積物の付着を防ぎ、負荷のかかった流体でも長期間にわたってデータ精度を維持します。

主な特長
不活性素材耐薬品性・耐腐食性に優れた100%ポリプロピレンPP製。

幅広い動作範囲1 m³/hから2,250 m³/hまでの流量に対応する8種類の標準サイズFCV01FCV08をご用意。

油圧精度水位の正確な計測に必要な最適な流量条件を確保するよう最適化されたプロファイル。

簡単な設置長方形水路に直接挿入できるように設計されており、大型モデルFCV06-08には、最大限の油圧安定性を確保するための専用継手が付属しています。

寸法の多様性480mmから2,500mmまで様々な長さをご用意しており、既存のインフラに合わせて調整可能です。

技術仕様積載容量および寸法データ
FCV01 / 1 m³/h50 m³/h / 480 x 150 x 270 mm
FCV02 / 2 m³/h55 m³/h / 639 x 200 x 240 mm
FCV03 / 3 m³/h150 m³/h / 958 x 300 x 360 mm
FCV04 / 10 m³/h310 m³/h / 1278 x 400 x 480 mm
FCV05 / 20 m³/h500 m³/h / 1598 x 500 x 600 mm
FCV06 / 25 m³/h850 m³/h / 1500 x 600 x 720 mm
FCV07 / 50 m³/h 1400 m³/h / 2000 x 1000 x 1000 mm
FCV08 / 60 m³/h - 2250 m³/h / 2500 x 1000 x 1000 mm

設置のヒント
水位を正確に測定するために、水位センサー超音波式またはレーダー式は、制限部の開始点から溝幅b0の4倍の距離に設置し、水面に対して90°の垂直性を確保してください。

特別オプション
標準のポリプロピレンに加え、特殊素材コードXや取り付け用アクセサリーを含むフルキットもご要望に応じてご用意いたします。
