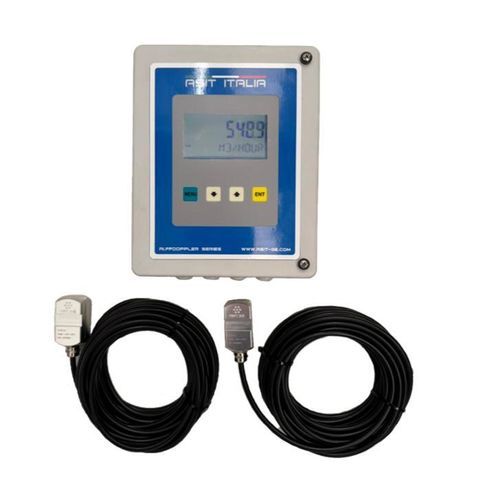

ドップラー法流量計 AI.FFDopplerIF-W

密度液体用排水用

説明
AI.FFdopplerIF-W は、汚濁液、スラリー、気泡を含む流体が流れる閉管内の容積流量を高精度で測定するクランプオン式超音波ドップラー流量計です。浮遊粒子や気泡からのドップラー散乱を利用し、経路時間式では計測できない状況でも信頼できる測定を行います。クランプオンセンサーは管外に取り付けるため、配管に穴を開けたりラインを停止したりせずに非接触で連続監視が可能です。

主な特長

• 設置範囲：配管径40 mm〜4000 mmに対応
• 低流速感度：0.05 m/s〜12 m/sの速度測定
• 高温用トランスデューサ：動作温度 -35°C〜+200°C
• 堅牢構造：制御ユニットはガラス繊維筐体でIP66、センサーは最大IP68で過酷環境に対応
• 簡単な統合：4-20 mA出力、リレー、OCTによりPLCやSCADAへ接続可能

主な用途

• 原水・下水および排水
• 活性汚泥および化学スラッジ
• 地下水監視および鉱山リサーキュレーション

技術仕様

• 精度：0.5%～2.0% F.S.
• 表示：2行LCD（速度・リセット可能トータル）
• 電源：85–265 VAC または 24 VDC
• センサー材質：アルミニウム
• ケーブル長：標準10 m（最大300 mまで延長可能）
• 設置上の注意：最適なドップラー応答のため、流体中に少なくとも100 ppmの反射性粒子が含まれ、うち少なくとも20%が100 μm超であることが望ましい
