伝搬時間差法流量計 AI.M-Sonic
超音波液体用DN25 - 1インチ

伝搬時間差法流量計 - AI.M-Sonic - ASIT ITALIA - 超音波 / 液体用 / DN25 - 1インチ

伝搬時間差法流量計 - AI.M-Sonic - ASIT ITALIA - 超音波 / 液体用 / DN25 - 1インチ - 画像 - 2

伝搬時間差法流量計 - AI.M-Sonic - ASIT ITALIA - 超音波 / 液体用 / DN25 - 1インチ - 画像 - 3

伝搬時間差法流量計 - AI.M-Sonic - ASIT ITALIA - 超音波 / 液体用 / DN25 - 1インチ - 画像 - 4

お気に入りに追加する

商品比較に追加する

ASIT ITALIAのサイトについての詳しい情報

特徴

技術

伝搬時間差法, 超音波

流体

液体用

パイプ径

DN25 - 1インチ, DN50 - 2インチ, DN225 - 9インチ, DN175 - 7インチ, DN80 - 3インチ, DN100 - 4インチ, DN300 - 12インチ, DN40 - 1 1/2インチ, DN250 - 10インチ, DN275 - 11インチ, DN20 - 3/4インチ, DN32 - 1 1/4インチ, DN65 - 2 1/2インチ, DN125 - 5インチ, DN150 - 6インチ, DN90 - 3 1/2インチ, DN60 - 2 1/4インチ, DN200 - 8インチ

設置

縦型, クランプオン式, 横型, 壁掛け

材質

ステンレススチール製, アルミニウム, プラスチック製, スチール製, 真ちゅう製, PVC, ポリプロピレン製

通信

4-20 mA, RS485, アナログ出力

供給電圧

24VDC, 12VDC, 36 VDC, 15VDC, 32VDC, 8VDC, 220VAC

応用

高出力用, 産業用, 製薬産業用, 食品産業用, 石油化学工業用, 水処理用, 下水汚泥用, 飲料産業用, 低密度材料用, テストベンチ用, 高密度材料用, 油圧用途, 灌漑, 海洋用途, 環境分析用, ガス混合用

その他の特徴

高温, コンパクト, デジタル, 精密, 液晶ディスプレイ, 遠隔, エネルギー流量計算機能付, 電子式, プログラム可能, 電力量計, 非接触式, メンテナンスフリー, インジケーター-積算機能付, 非侵襲的, 温度センサ付き

動作温度

最大: 160 °C
(320 °F)

最少: -30 °C
(-22 °F)

精度

1 %

繰返し精度

0.2 %

詳細

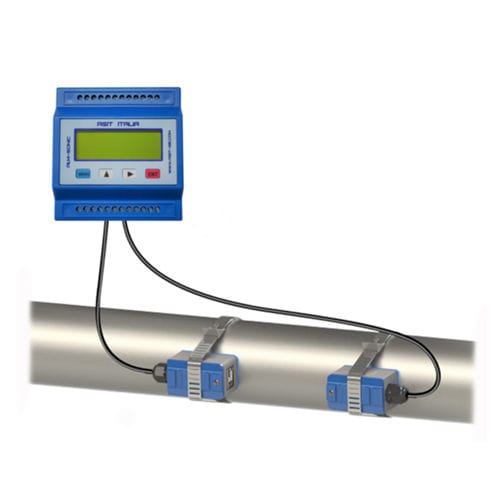

AI.M-SONICは、限られたスペースで最大限の精度を求めるユーザー向けに設計された、モジュール式の超小型計測システムです。DINレールマウントに対応しているため、密閉ダクト内の液体を監視する電気パネルや産業オートメーションシステムへの組み込みに最適です。

特長
省スペース設計LCDディスプレイを内蔵した極めてコンパクトなデジタルモジュール92×90×34mmは、高密度なDINレール設置に最適です。

3in1多機能流量計としてだけでなく、指示計420mAのアナログ信号を読み取るとしても、また2つのPT100プローブスロットにより熱エネルギー計算機としても機能します。

迅速な設置外部クランプオン式トランスデューサを使用するため、配管の切断や生産工程の中断は不要です。

デジタル高精度DSPデジタル信号処理技術を搭載し、外部ノイズが存在する場合でも安定した信頼性の高い計測を実現します。

技術仕様

配管径範囲DN 15 mmDN 6000 mm
精度1%未満
再現性0.2%
取付方法オメガレールDINレール
出力RS485シリアル、4-20 mAアナログ、デュアルリレー出力
入力4-20 mAおよびPT100熱量エネルギー計算用
電源836 VDC
流体温度最大160℃HTシリーズセンサー使用時

最適な用途
エネルギー効率エネルギー管理・監視システム、熱量計算

水処理廃水、海水、水道、下水道

重工業化学、石油、冶金、鉱業

食品・医薬品食品、瓶詰め、医薬品業界

構成と設置
本システムは、様々なタイプのトランスデューサに対応しています。
クランプオン式標準タイプまたは高温タイプ。

挿入式大口径管への恒久設置用。

パイプ式小口径管DN15DN40への直接取り付け用。
