サーモスタットテストチャンバー AHV series
気候湿度温度

サーモスタットテストチャンバー - AHV series - ATMARS INDUSTRY CO., LIMITED - 気候 / 湿度 / 温度

お気に入りに追加する

商品比較に追加する

特徴

タイプ

気候, サーモスタット

制御パラメータ

温度, 湿度

試験の種類

環境用, 振動

製品応用

バッテリー用, 車両用, 電子機器用, 電子回路基板用

応用分野

品質管理用, 航空産業用, 研究室用

構成

キャスター付き

オプションとアクセサリー

窓付き, 湿度および温度サイクル制御付, タッチスクリーン制御式, 昇降テーブル

その他の特徴

ステンレス鋼製

ボリューム

最少: 225 l
(59.44 gal)

最大: 5,832 l
(1,540.65 gal)

温度

最少: -70 °C
(-94 °F)

最大: 150 °C
(302 °F)

内幅

最少: 500 mm
(19.69 in)

最大: 1,800 mm
(70.87 in)

内長

最少: 750 mm
(29.53 in)

最大: 1,800 mm
(70.87 in)

内部奥行

最少: 600 mm
(23.62 in)

最大: 1,800 mm
(70.87 in)

外幅

最少: 1,050 mm
(41.3 in)

最大: 2,000 mm
(78.7 in)

外高

最少: 1,600 mm
(62.99 in)

最大: 2,410 mm
(94.88 in)

外部奥行

最少: 1,950 mm
(76.77 in)

最大: 5,340 mm
(210.24 in)

詳細

製品概要

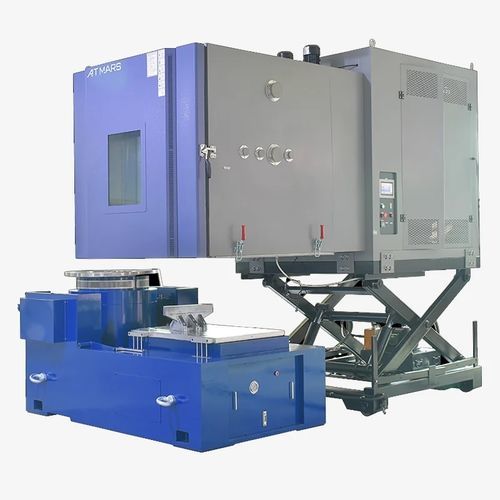

AGREE AHVシリーズは、温度・湿度および振動の制御された環境を提供する試験箱であり、航空宇宙、航空、石油、化学、電子、通信などの研究開発・生産拠点向けに設計されています。温湿度変化試験や電気的・機械的振動応力試験を組み合わせた総合環境試験が可能です。

AGREE試験箱の用途
バッテリー試験、航空宇宙部品、車載部品、電子アセンブリ、品質検査機関、研究所、大学などの試験に適しています。製品開発期間の短縮、品質・信頼性の検証、研究開発成果の確認に役立ちます。

製品の特長

複数のワークスペースサイズを用意し、電磁式（エレクトロダイナミック）および機械式振動システムに対応。振動テーブルの有無で構成可能。
シェイカ（振動台）と温湿度チャンバーを一体化した設計により複合試験に対応。
二重冷却回路を採用し、優れた冷却性能を実現。
温度＋湿度＋振動などの複合環境試験を1台で実施可能。
現場に合わせてシェイカまたはチャンバーを移動できる各種可搬ソリューションを提供。
試験槽底板は着脱式で、各種電動振動台との接続に対応。

仕様／技術データ

シリーズ／モデル：AHVシリーズ（モデル：AHV-225、AHV-408、AHV-800、AHV-1000、AHV-1210、AHV-1728、AHV-5832）
性能条件：周囲温度＋20℃または循環水温＋25℃、空荷（試料無し）
温度範囲：-20 / -40 / -70℃ ～ +150℃
温度変動：±0.5℃
温度均一性：±2.0℃
温度偏差：±2.0℃
昇温速度：平均 3℃/min（例：-20℃→+100℃、-40℃→+100℃、-60℃→+100℃、無負荷時）
降温速度：平均 1℃/min（例：+20℃→-20℃、+20℃→-40℃、+20℃→-70℃、無負荷時）
湿度範囲：20%RH ～ 98%RH
湿度変動：±2.0%RH
湿度均一性：±3.0%RH
湿度偏差：±3.0%RH（>75%RH）；±5.0%RH（≤75%RH）
振動周波数範囲：3 ～ 5000 Hz（可変）
騒音：定常動作時1.0 mで測定 ≤75 dB(A)
正弦推力：300 kg ～ 35 T（カスタマイズ可）
変位、最大荷重および振動系の詳細パラメータ：振動試験システムの詳細参照
作業容積（L）：225 / 408 / 800 / 1000 / 1210 / 1728 / 5832（モデルにより異なる）
内部寸法（WxHxD mm）機種別：AHV-225：500 x 750 x 600；AHV-408：600 x 850 x 800；AHV-800：1000 x 1000 x 800；AHV-1000：1000 x 1000 x 1000；AHV-1210：1100 x 1000 x 1100；AHV-1728：1200 x 1200 x 1200；AHV-5832：1800 x 1800 x 1800
外形寸法（WxHxD mm）機種別：AHV-225：1050 x 1600 x 1950；AHV-408：1160 x 2110 x 2500；AHV-800：1200 x 2410 x 2900；AHV-1000：1200 x 2400 x 3100；AHV-1210：1300 x 2410 x 3200；AHV-1728：1400 x 2410 x 3280；AHV-5832：2000 x 2400 x 5340
内装材質：マット仕上げ SUS #304 ステンレス鋼板
外装材質：粉体塗装炭素鋼板
断熱材：硬質ポリウレタンフォームおよびグラスウール
冷凍システム：Copeland 全密閉コンプレッサーまたはドイツ BITZER 半密閉コンプレッサー；低Oゾーン破壊係数冷媒 R404A / R23
冷却方式：水冷／空冷
コントローラ：フルカラーLEDタッチパネル、マルチ言語対応
昇降方式：機械は自動で揚降および左右移動可能。振動レベルに応じて高さ調整可。
適用規格：GB/T 2423.10-2019；GB/T 2423.11-1997；GB/T 2423.12-1997；GB/T 2423.13-1997；GB/T 2423.14-1997；GB/T 2423.35-2019；GB/T 2423.36-2005；GB/T 2423.48-2018；GB/T 2423.49-1997；GB/T 2424.22-1986；GB/T 2424.24-1995
安全保護：ヒーター乾焼防止保護；ヒーター過電流ブレーカー；加湿器乾焼防止保護；加湿器過電流ブレーカー；加湿器低水位保護；コンプレッサー過熱保護・過電流保護；高電圧保護；遮断器・ヒューズレスブレーカー；過電圧・欠相保護；水タンク低水位警報
標準付属品：Ø50 mm ケーブル貫通孔 x2；キャスター x4；ステンレス製試料ホルダー x2；透明電気加熱式断熱ガラス観察窓；照明
電源：AC 380V (±10%)、(50±0.5)Hz、3相4線＋接地線／その他電源仕様に応じて
カスタムオプション：別途相談により対応
