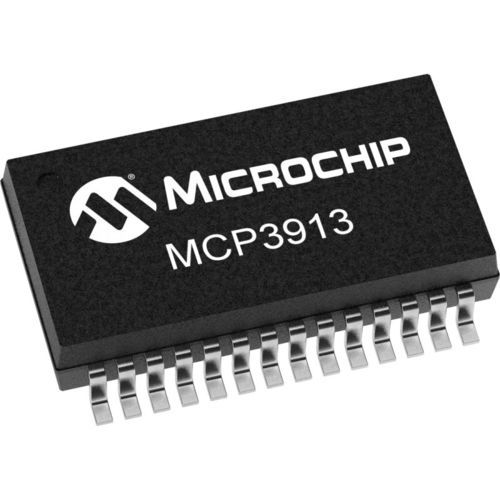

アナログ変換器 MCP3913

高速マルチチャンネル24ビット

MCP3913デバイスは、3V 6チャネルのアナログ・フロント・エンド（AFE）で、6個の同時サンプリングΔΣADC、6個のPGA、位相遅延補償ブロック、低ドリフト内部電圧基準、デジタル・オフセットおよびゲイン・エラー校正レジスタ、高速20MHz SPI互換シリアル・インタフェースを備えています。MCP3913 ADCは完全に設定可能で、次のような機能を備えています：16/24ビット分解能、32～4096のオーバーサンプリング比（OSR）、1x～32xのゲイン、独立したシャットダウンとリセット、ディザリングとオートゼロなどの機能を備えています。MCP3913 AFEは、シリアル・データ出力のCRC-16チェックサムやスタティック・レジスタ・マップ構成など、通信と構成設定を保護する高度なセキュリティ機能を備えています。また、8ビットのセキュアキーによるレジスタマップロック機能も備えており、不要な書き込みコマンドの処理を阻止します。MCP3913 AFEは、シャント、カレントトランス、ロゴスキーコイル、ホール効果センサなど、さまざまな電圧および電流センサとのインターフェイスが可能です。 製品の特長 6同時サンプリング24ビットΔΣADC 94.5 dB SINAD、-107 dBc全高調波歪み（THD）（35倍波まで）、各チャンネル112 dBFS SFDR 10,000:1のダイナミック・レンジで0.1%の標準有効電力測定誤差を実現 高度なセキュリティ機能 - 16ビット巡回冗長検査（CRC）チェックサム - 16ビットCRCチェックサムとレジスタ・マップ構成用割り込みアラート - 8ビット・セキュア・キーによるレジスタ・マップ・ロック 最大125kspsのプログラマブル・データ・レート 最大4096のオーバーサンプリング比 10µA未満の超低消費電力シャットダウンモード -チャンネル間クロストーク122 dB 差動電圧リファレンス入力ピン
