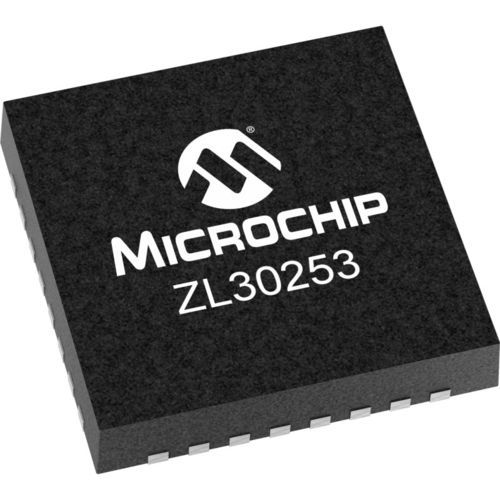

ジグ減衰器 ZL30253

ジグ減衰器
ジグ減衰器
お気に入りに追加する
商品比較に追加する


特徴

特性
ジグ

詳細

ZL30253は、フレキシブルで高性能なクロック逓倍/ジッタ減衰ICです。1kHz~1250MHzの任意の入力クロック周波数から、ZL30252は1Hz~1035MHzの周波数ロックされた出力周波数を生成でき、最大3つの差動または6つのCMOS出力クロック信号を生成できます。出力ジッタは通常0.16~0.28ps RMS(12kHz~20MHz)です。内部EEPROMからの自動セルフ・コンフィギュレーションにより、電源投入またはリセット後すぐにクロック信号を利用できる。 製品の特徴 3入力クロック 差動/CMOS入力2系統 シングルエンド/CMOS入力1系統 1kHz~1250MHzの任意の入力周波数(CMOSは1kHz~300MHz) 入力のアクティビティと周波数精度を継続的にモニター 自動または手動の基準切り替え 低帯域幅DPLL プログラム可能な帯域幅、14Hz~500Hz 最大数UIまでジッタを減衰 全入力喪失時のフリーランまたはデジタル・ホールド デジタル制御による位相調整 低ジッタ・フラクショナルN APLLおよび3出力 <1Hzから1035MHzまでの任意の出力周波数 誤差0ppmの高分解能フラクショナル周波数変換 設定が容易なカプセル化設計により、外付けのVCXOやループ・フィルター部品が不要 各出力に独立した分周器を搭載 出力ジッタは通常0.16~0.28ps RMS(12kHz~20MHzの積分帯域) 出力はCMLまたは2xCMOSで、LVDS、LVPECL、HSTL、SSTL、HCSLにインターフェース可能 2xCMOSモードでは、PピンとNピンを異なる周波数にすることが可能(例:125MHzと25MHz) 1.5V~3.3VのCMOS出力電圧に対応する各出力供給ピン 正確な出力アライメント回路と出力ごとの位相調整 出力ごとのイネーブル/ディセーブルおよびグリッチレス・スタート/ストップ(ストップ・ハイまたはロー)

---
