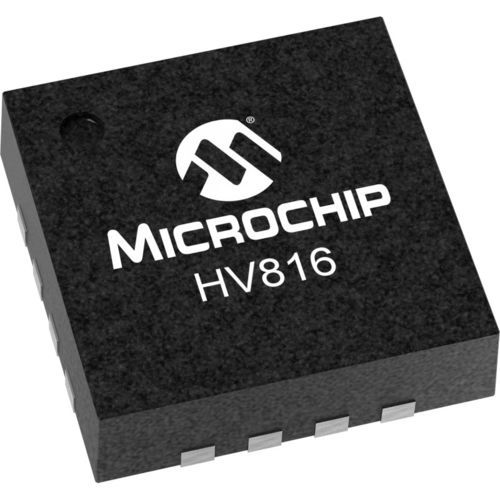

アナログマイクロチップ HV816

HV816は、最大150nF（約42平方インチ）のランプ容量を駆動するために設計された高電圧エレクトロルミネッセンス（EL）ランプ・ドライバです。昇圧コンバータとHブリッジで構成されています。昇圧コンバーターは、内部基準電圧を使用して公称値180Vに設定された安定化出力電圧を生成します。Hブリッジは差動出力駆動に使用されるため、ELランプには±180V（ピーク・ツー・ピーク360V）が印加される。HV816には2つの内部発振器があり、1つは昇圧コンバータのスイッチング周波数制御用、もう1つはHブリッジのスイッチング周波数制御用です。それぞれのスイッチング周波数を個別に制御することで、回路設計の柔軟性を高めています。動作入力電源電圧は2.7～5.5Vですが、デバイスへのイネーブル（EN）とセレクト（SEL）インターフェースは、1.5Vまでのロジック・ハイレベルを受け入れます。EN入力はデバイスのON/OFF用です。SEL入力は、必要に応じてHブリッジ・スイッチング周波数を外部ロジックで制御するためのものです。HV816昇圧コンバータ段は、1個のインダクタと最小限の外付け部品を使用します。インダクタへの入力電圧は、HV816への入力電圧（スプリット電源）と異なることがあります。外部インダクタは、LXピンとVDDピンの間、またはスプリット・サプライ・アプリケーションの場合はLXピンと高電圧電源（ブロック図ではVIN）の間に接続されます。
