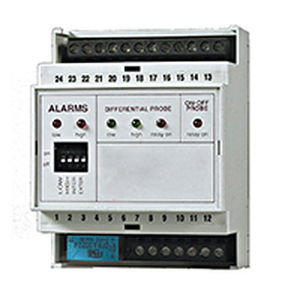

レベル制御継電器 AT 10 B

高感度

特に雨水などの低導電性液体の制御に適した高感度レベルコントロールリレーです。 液体を最大レベルと最小レベルの間に設定された限界内に保ち、ドライ運転から水中ポンプを確実に保護します。感度は固定です。 しかし、通常の導電率の液体であれば、メッセージの力を大きくすることで、非常に大きなレベル差をコントロールすることが可能です。 AT 10 Bレベルコントロールリレーは、最大70kΩという高い全抵抗値を持つ液体のコントロールに使用されます。 どのように使うか： コントロールリレーは3つのプローブで動作するため、2つのレベルを制御することが可能です。重要なことは、「コモン」プローブは常にローレベルのプローブより低い位置に置くべきであるということです。 また、タンクや金属タンクで作業する場合、ハイレベルとローレベルを制御するために2つのプローブのみを使用し、コモンプローブのケーブルをタンクや金属タンクに「接続」して使用することが可能であることも知っておく必要があります。ただし、この場合は、タンクや水槽の金属が直接液体に触れている場合のみ可能です。 プローブは電気ケーブルでコントロールボックスに接続され、導体は非常に細いものでも良いのですが、機械的抵抗の理由から、ネオプレン製の外装シースを持つ1.5mm²のケーブルを使用することが推奨されます。 技術的特徴： 感度 - 最大70KOhmの高感度。 動作温度 - - 10 à + 55°C プローブ数 最大 - 3 応答速度 - 100 ms 接点への充電 - 5 A - 240 V 消費電力 - 3 VA プローブ電圧 - 10 V プローブ重量 - 45 g 外形寸法 - 53×95×58mm
