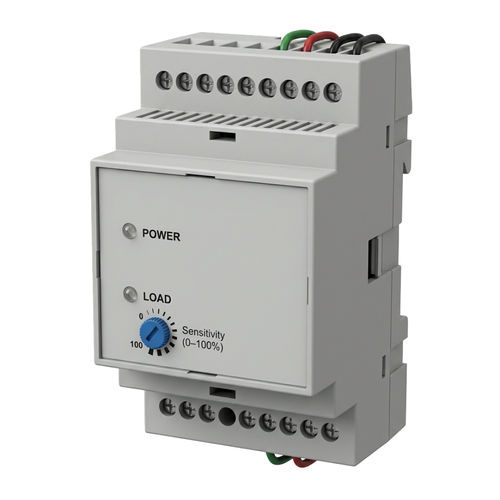

レベル制御継電器 AT-DR50

概要
AT-DR50 は導電性液体用のレベル制御リレーで、タンク、貯槽、産業設備内の水や水溶液、特定の化学薬品の液位を監視・制御するための機器です。AT-SONDE 電極からの信号を読み取り、制御回路（ポンプ、電磁弁、アラーム等）を作動・停止させます。動作は通常、電気分解や腐食を防ぐため電極に低電圧の安全電圧を印加して行われます。

機能

• 低位検出（空運転防止、ポンプ制御）。
• 高位検出（溢流防止）。
• 自動給排水制御による一定液位の維持。

動作原理
液体の電気伝導性に基づいて動作します。電極またはプローブをタンク内の異なる高さに配置し、液体が電極に接触すると電流が流れます。リレーはこの導通を検出し、到達した液位に応じて動作を実行します。

設計
フランスで設計・製造されています。

技術仕様

• 供給電圧: 220 V
• 感度: 最大100 Ωまで調整可能
• 動作温度: -10 ～ +55 °C
• 最大プローブ数: 3
• 応答時間: 100 ms
• 接点定格: 5 A - 240 V
• 消費電力: 5 VA
• プローブ重量: 45 g
• 寸法: 90 x 54 x 59 mm
