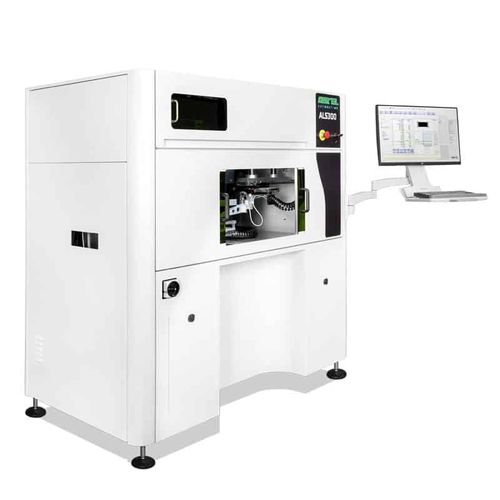

プリント回路用レーザーアジャストメント機械 ALS300

ALS300シリーズのレーザーは、厚膜抵抗器やチップ抵抗器のオーミック・トリミングや、ハイブリッド回路、デジタル回路、RF回路のアクティブ・トリミングやファンクショナル・トリミングに使用することができます。 ALS300シリーズのレーザーはスタンドアローンの基本システムとして提供されていますが、オプションのハンドリングモジュールを使えば、お客様の生産ラインに組み込むことも可能です。 厚膜と薄膜のハイブリッドと抵抗器のトリミング SMDチップ抵抗器のファンクショントリミング RFおよびASICモジュールのオーミックトリミングとファンクショントリミング LTCC/HTCCのスルーホール・ドリルとグリーンテープ・ルーティング セラミック、金属、プラスチックへのレーザーマーキング 手動ローディングの基本バージョン フィールドでの自動ハンドリングへのアップグレード 基板/キャリアハンドリングモジュール ライン用コンベアモジュール 1064nm - ダイオード励起 (6/12 W) 532 nm - ダイオード励起 (3〜6 W) 355 nm - ダイオード励起 (1～3 W) 1064 nm - ランプ励起 (50W) ビーム位置決めシステム X / Yリニアドライブによるビーム位置決め ガルバノメーター・ビームポジショニング フライングプローブホルダー、アクティブピンガードモード付き3点計測（オプション プローブカードホルダー、Aurelプローブカード用標準ホルダー、サードパーティ製プローブカード用オプションホルダー デュアルホルダー（フライングプローブとプローブカードの組み合わせを1つのシステムで実現 Windows © オペレーションシステム ワイドスクリーンモニター、工業用キーボード Aurel OCオペレーター環境 パターン認識プラグイン インライン統合およびハンドリングモジュール用I/Oポート IEEE488、USB、シリアルポート 外部機器接続用インターフェース PSI Advanced Trim Sequence プログラムモード 抵抗マップ CADファイル(.dxf, .dwg)からのインポート マシンフード＆昇降・ロック安全スイッチ ワークレシピの保存とデータロギング
