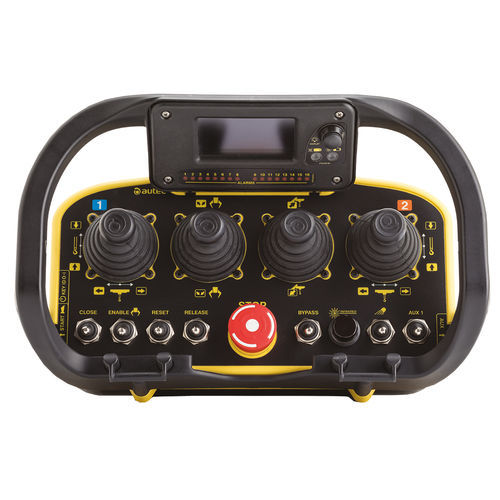

無線操縦(ラジコン) AJM

ジョイスティックレバースイッチ付きロータリースイッチ

概要
AJMは1〜3個のジョイスティック（デジタルおよび比例）および多数のアクチュエータやオプション部品を搭載できるジョイスティック送信ユニットです。代表的な用途はブリッジクレーン、ボートトレーラー、コンパクタープレス、ガントリークレーン、その他の移動式または据付け式の揚重・産業機械です。AJMは起動時の自動周波数探索機能を備えた双方向無線（434 / 915 MHz）と、オプションの設定可能なモノクロまたはカラーディスプレイに機械の状態を表示するデータフィードバック機能を備えています。

アクセサリー

• ショルダーストラップまたはウエストベルト
• 着脱式NiMHまたはLi‑Ionバッテリーと充電器

アクチュエータ

• ポテンショメータ
• ロータリースイッチ
• トグルスイッチ
• 引いて作動するトグルスイッチ
• サイドボタン

選択可能なオプション

• ビジョンシステム — 2.7インチ透過反射型モノクロLCDグラフィック表示（128x64ピクセル）、16個のLEDと1つの操作ボタン
• ビジョンシステム — 4.3インチTFT LCD（480x270ピクセル、65,536色）、高輝度、CODESYSまたはJmobileでプログラム可能、16個の表示LEDと5–6個のボタン（オプションでエンコーダあり）
• 接続装置 — Cable Control（テンターケーブル）：無線接続を有線接続に置き換えるためのケーブル
• 信号装置 — Zero‑Gセンサー（衝撃、投擲、転がり、落下>1 m、または所定角度を超える傾斜を検知）
• 信号装置 — 赤外線センサー：リモコンと操作員の動作領域を制限
• 信号装置 — 外部ブザー（音声信号）
• イグニッション装置 — 取り外し可能な機械式キー（Key ID ≠ 0-1 の場合に提供）

典型的な用途

• ブリッジクレーンおよびガントリークレーン
• オーバーヘッドクレーン
• モバイルボートホーラーおよびボートトレーラー
• コンパクタープレスおよびコンクリート設備
• 工作機械、ロボット、コンテナリフター、港湾クレーン、その他の産業用揚重・自動化機器

技術仕様

• 電源：7.4 VDC（Li‑Ionバッテリー）
  7.2 VDC（NiMHバッテリー）
• 周波数帯：433.05–434.79 MHz（64チャネル）
  915–928 MHz（255チャネル）
• ハミング距離：≥ 9
• 標準動作範囲：75–100 m
  240–330 ft
• 平均使用時間（常時使用、20°C / 68°F）ディスプレイなし：40 h（Li‑Ion）
  20 h（NiMH）
• ディスプレイ使用時の平均使用時間（常時使用、20°C / 68°F）：2.7インチディスプレイで20 h（Li‑Ion）
• STOP機能の安全性能（EN ISO 13849-1）：最大 PL d
• 保護等級：IP65（NEMA 4）
• 動作温度：-20°C ÷ +55°C / -4°F ÷ +130°F
• 保管温度：-40°C ÷ +70°C / -40°F ÷ +158°F
• 寸法：310 x 210 x 190 mm
  12.20 x 8.30 x 7.50 in
• 重量：2.5 kg
  5.5 lb
