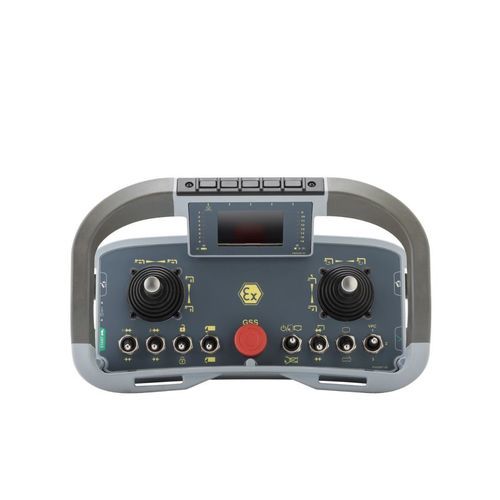

無線操縦(ラジコン) AJQ Ex

ボタン式ジョイスティックプレス用

製品概要
AJQ Exは中型フォーマットのATEX認定無線リモコン送信機で、爆発性雰囲気下での機械の安全な制御を目的に設計されています。複雑な産業および鉱山用途を対象とし、機能安全と連続稼働が求められる厳しい環境条件での使用に適しています。ガス・粉じん区域（Zone 1/21およびZone 2/22）および鉱山カテゴリM1対応です。

オプション

• ビジョンシステム – 2.8" TFT LCD（320x240ピクセル、65536色）。16個のLEDと5つの押しボタンを備え、オプションのエンコーダーあり。屋内外での使用に適合します。
• ビジョンシステム – 4.3" TFT LCD（480x272ピクセル、65536色）。日差しの強い条件での視認性に優れ、AUTEC STUDIOでプログラム可能。8つの押しボタンを備え、オプションのエンコーダーあり。
• 保護システム – 海洋環境保護：耐腐食性部品と特別な防塩処理により塩分や湿気からの保護を実現します。

主な用途

• 天井クレーン
• 切断・プレス機械
• 船舶用移動台車
• ガントリークレーン

ATEX表示（概要）
Zone 1/21、鉱山 M1：II 2GD；Ex ia IIC T4 Gb；Ex ia IIIC T135°C Db；I M1；Ex ia I Ma；-20°C ≤ Tamb ≤ +60°C
Zone 2/22：II 3GD；Ex ic IIC T4 Gc；Ex ic IIIC T135°C Dc；-20°C ≤ Tamb ≤ +60°C

技術仕様（主要項目）
電源：3.7 VDC
無線周波数：870/915 MHz FHSS
停止機能の性能レベル（GSS / EMS）：最大 PL d、SIL 2（EN ISO 13849-1）
自動停止（ATS）の性能レベル：最大 PL d、SIL 2（EN ISO 13849-1）
典型的有効射程：100 m（330 ft）
最大機能数：3軸ジョイスティック×最大3、アクチュエータ8、側面ボタン4まで；単軸ジョイスティック最大6、アクチュエータ10、側面ボタン4まで
満充電時の平均使用時間（20°Cでの連続使用）：ディスプレイ無し：20時間；ディスプレイ有り：8時間
保護等級：IP65（NEMA 4）
動作温度：-20 °C ÷ +60 °C / -4 °F ÷ +140 °F
保管温度：-40 °C ÷ +70 °C / -40 °F ÷ +158 °F
寸法：310 × 159 × 173 mm（12.2 × 6.3 × 6.8 in）
重量：約2.8 kg（約6.2 lb）
付属品：ショルダーまたはウエストベルト、バッテリーチャージャー、着脱式Li-Ionバッテリー×2

特性 / 技術仕様

• シリーズ：Air Ex（中型送信機ユニット）
• モデル：AJQ Ex
• 電源：3.7 VDC
• 無線：870/915 MHz FHSS
• 安全性能：停止およびATSで最大 PL d、SIL 2（EN ISO 13849-1）
• 標準射程：100 m（330 ft）
• 最大機能：多軸および単軸ジョイスティック構成（データシート参照）
• バッテリ寿命（20°C）：20 h（ディスプレイ無し） / 8 h（ディスプレイ有り）
• 保護等級：IP65（NEMA 4）
• 動作 / 保管温度：-20 °C ÷ +60 °C / -40 °C ÷ +70 °C
• 寸法：310×159×173 mm
• 重量：約2.8 kg
• 付属品：ショルダー/ウエストベルト、充電器、着脱式Li‑Ionバッテリー×2
• ATEX表示：Zone 1/21（II 2GD Ex ia IIC T4 Gb / Ex ia IIIC T135°C Db；I M1 Ex ia I Ma）およびZone 2/22（II 3GD Ex ic IIC T4 Gc / Ex ic IIIC T135°C Dc）
