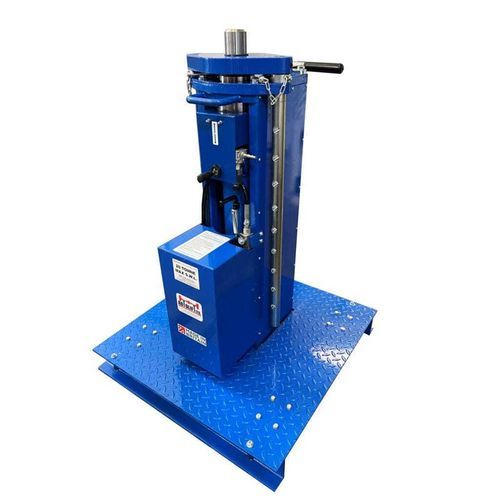

フロアジャッキ

ハイドロニューマチック式20トンガレージ用

概要
英国製の大型ピットフロアジャッキで、従来のジャッキングビームの代替として使用でき、ポスト/カラムリフトの下でも使用可能です。エアーオーバーオイル油圧システムを採用し、性能向上とシリンダー寿命の延長を実現。Security Strutsを含む複数の安全機構を備えています。

主な特長

• 定格容量20トン、ストローク750 mm（最小高さ1200 mm、最大高さ2000 mm）
• 従来のジャッキングビームに替わるピットフロア設置用に設計
• ガレージ床のポスト/カラムリフトでも使用可能
• 四重の安全機構：安全降下バルブ、破裂防止バルブ、ラムロックハンドル、Security Struts
• 追加の安全層としてSecurity Strutsを装備
• 迅速作動のエアポンプを採用
• エアーオーバーオイル油圧設計により性能向上とシリンダー寿命延長
• 各ユニットに1x Dish Head Pansy、1x Vee Adapterを付属
• 前後ハンドルにより人間工学的な移動が可能；800 mmのスプリングベースと600 kg以上で格納されるキャスター

仕様
定格容量20トン、ストローク750 mm、最小高さ1200 mm、最大高さ2000 mm。

製品詳細（表）
車輪：リフティングシリンダーは800 mm四方のスプリングベースに取り付けられ、4つのキャスターで移動します。600 kgを超える荷重ではキャスターが格納され、ユニットは床にしっかりと設置されます。
パワーパック：デリバリーバルブ、プリセット過圧バルブ、デッドマンリリースバルブを備えた高出力ハンド/エアポンプがシリンダーに高流量を供給します。制御は単一のエアバルブで行い、上で前進/パワーリフト、下で後退します。
ラム：750 mmストロークのダブルアクション油圧シリンダー。クロームメッキロッドと先進のシール技術により長寿命で信頼性の高い動作を実現します。
保証と適合性：5年保証（条件適用）。機械指令98/37/ECおよびBS EN 1494:2001（マテリアルハンドリング機器）に基づき設計・製造され、EC要件およびLOLERに適合します。各ユニットは完全に試験され、シリアル番号が付与され、試験証明書が添付されます。

付属品

• 付属品：1x Dish Head Pansy、1x Vee Adapterを同梱。オプションでスプレッダービームやトランスミッションジャック用傾斜トップが利用可能。

技術仕様

• 容量：20トン
• リフティングストローク：750 mm
• 最小高さ：1200 mm
• 最大高さ：2000 mm
• 油圧設計：エアーオーバーオイル
• 安全機能：安全降下バルブ、破裂防止バルブ、ラムロックハンドル、Security Struts
• 可搬性：800 mm四方のスプリングベース、4つのキャスター；600 kg以上でキャスターが格納
• ポンプ：デリバリーバルブ、プリセット過圧バルブ、デッドマンリリースバルブを備えた高出力ハンド/エアポンプ
• ラム：クロームメッキロッドと先進シールを備えたダブルアクション油圧シリンダー
• 付属アダプター：1x Dish Head Pansy、1x Vee Adapter
• 保証：5年（条件適用）
• 規格：機械指令98/37/ECおよびBS EN 1494:2001に準拠；EC要件およびLOLERに適合
