重荷重用吊り天秤

車両用調整可能伸縮自在

説明

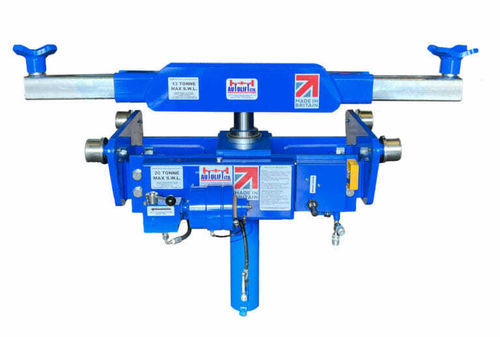

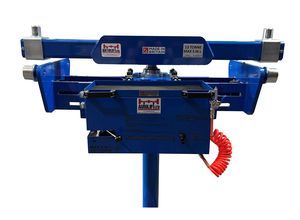

この伸縮式スプレッダービームは独立フロントサスペンションを持つ車両（特にバスやコーチ）に対応するよう設計されています。ピット幅を超えたジャッキングポイントに届くようにし、ATFおよびMOT専用の検査ラインで必要とされます。

主な特長

• 閉じた状態の揚点間隔：920 mm
• 伸長時の揚点間隔：1400 mm
• ジャックフレーム上部から車両底面までの必要クリアランス：320 mm
• ジャッキは含まれていません
• アダプターは含まれていません

対応ジャッキ

• 15/20T フロアジャッキ
• 15/20T 単動ジャッキ、ストローク 750 mm
• 15/20T 単動ジャッキ、ストローク 400 mm

寸法と保証
寸法
ピットの最小幅：スプレッダービームを取り付けるためにジャックを十分に離して配置するには 800 mm が必要です。
スライダー幅（スピアの中心間）最も狭いとき：600 mm。
スライダー幅（スピアの中心間）最も広いとき：1260 mm。
角材/チャネルの底部からスプレッダービーム上のスピア先端にある皿形ヘッドアダプター上部までの必要クリアランス：320 mm。

保証
機械指令 98/37/EC および工学規格 BS EN 1494:2001（マテリアルハンドリング機器）に準拠して設計・製造されています。CE要件に適合し、5年間の保証が適用されます。各ユニットは完全に試験され、シリアル番号が付与され、試験証明書と共に供給されます。

技術仕様

• 容量：13トン
• 揚点間隔（閉じた状態）：920 mm
• 揚点間隔（伸長時）：1400 mm
• 必要クリアランス（ジャックフレーム上部から車両底面まで）：320 mm
• ピット最小幅：800 mm
• スライダー幅（スピア中心間）：600 mm（最も狭い）、1260 mm（最も広い）
• 角材/チャネル底部から皿形ヘッドアダプター上部までの必要クリアランス：320 mm
• 適合基準：Machinery Directive 98/37/EC；BS EN 1494:2001
• 保証：5年；各ユニットはシリアル番号付きで試験済み、試験証明書付きで供給されます
• 注記：ジャッキおよびアダプターは含まれていません
