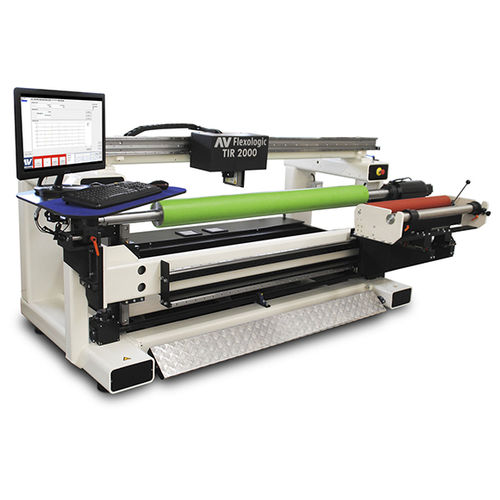

レーザー測定システム TIR

製造ライン用自動高速

TIR測定システムは、International print & innovation award 2015を受賞しています。表面の「3Dランドスケープ」を測定することで、印刷スリーブやシリンダーの品質を分析します。この情報は、印刷スリーブやシリンダーの状態に関する詳細な洞察を与えます。これにより、TIRは在庫の印刷スリーブやシリンダーの状態を正確に記録することができます。その後、印刷スリーブを適切なプリセッティングで印刷機にセットすることができます。 データの解析と解釈 測定されたデータは、水平方向と垂直方向の両方で分析され、次のような結果が得られます。 - 全体の平均値 - 最大値と最小値 - 真円度 - スリーブ全体の形状 実測データは、スリーブの記録に追加されます。また、スリーブ形状の品質報告書を印刷することができます。 高品質なレーザーにより、5ミクロンの精度で測定します。TIRシステムの精度は、ガイドレール間の距離と軸の全長を監視することができます。TIRシステムは、ミクロン単位での精度を保証するために、あらゆる不規則性を校正します。また、異常があった場合は、レポートが作成され、追跡が可能です。オペレータは、スリーブがまだ使用可能かどうかを定義する特定の公差を事前に設定することができます。 各スリーブの正確な状態をチェックする機能は、プレスの最小圧力設定での高速生産に不可欠です。磨耗や破損したスリーブは簡単に検出されるので、印刷機におけるスリーブの品質不良に関連するダウンタイムを防ぐことができます。また、使用に適したスリーブの在庫を作成するのにも役立ちます。
