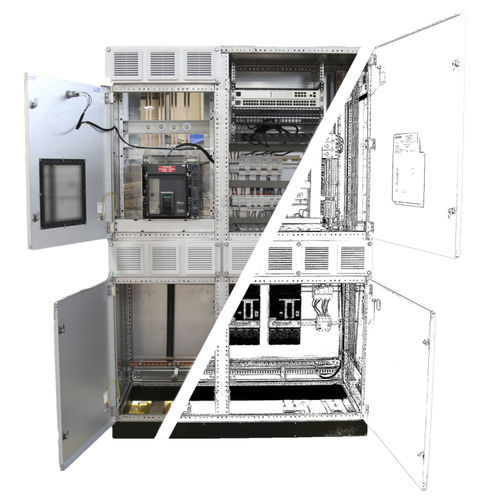

配電電気エンクロージャ TGBT

操作用装備モジュール式

当社の主な低電圧パネルソリューションは、IS（サービスインデックス）111～333で、サイトの運用、保守、拡張性に関するお客様の基準に適応します。機能ユニット（FU）、モーター制御（MCC）、モーター電源（PCC）を統合できます。 当社のノウハウ Aventechは、IS (Service Index)が111から333のメイン低圧パネルソリューションであるOMERYSを開発しました。モジュール式で、配電（PCC）およびモーター制御（MCC）アプリケーションに適合させることができます。お客様の現場での運用、保守、拡張性の基準を満たすことができます。 一般特性 定格使用電圧 690 Vacまで 定格絶縁電圧 1,000 V 公称電流 最大6,300 A 短絡保持電流：130 kA/1 s モーター始動最大250 kW 中性点TT/TN/IT フォーム分離1aから4bまで IS 111からIS 333まで ケーブルまたはバスダクトによる接続 上部/下部からのケーブル接続 機能ユニット固定/取り外し可能/プラグイン プラグインFU用の熱/錫メッキ銅テスト検証を伴うIccに準拠した銅バスバーのサイズ決定と製造 パネル規格NF EN 61439-1&2に準拠したパネル試験 内部アーク抵抗 (IEC 61641) 機能ユニット 同一カラム内に異なるFUを混在可能 コンパクトなシステムハーフドロワー 遠隔制御またはネットワーク（Profibus、Modbus、CAN、Ethernet）モジュラー接続 フロント/リアコネクター 堅牢なプラグインシステム 最大72ピンの補助コネクター テストポジションの有無 バスおよび/またはケーブルシステムによるFU制御：有線またはネットワーク（Profibus、RS485、Modbus、Ethernetなど） 安全性 エポキシ塗料による銅バスバーの2kV絶縁 パーティショニング: すべての通電部分のカウリング サーモグラフィ検査による簡易アクセス
