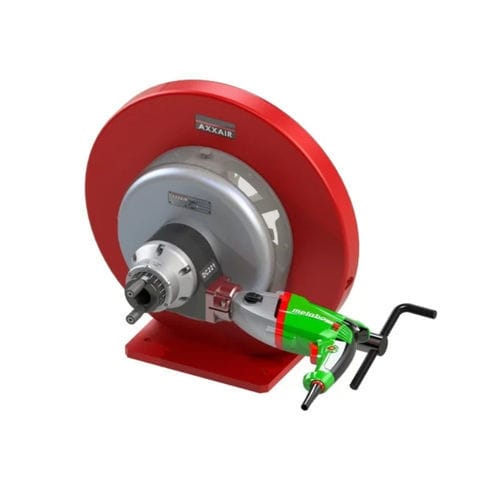

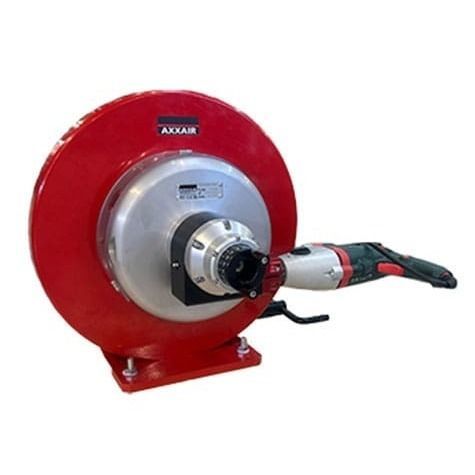

携帯型チューブ面取り盤 DC221-BM

電動式

概要 AXXAIR DC221-BM は同心クランプ式のチューブ面取り・角出し用オービタル加工機で、2 – 8.5" / 50 – 220 mm の薄肉チューブ向けの高精度機です。オービタル面取りにより、溶接や組立に必要な軸に対して垂直で、バリのない滑らかな端面を得ることができます。6枚のステンレス製同心チャック爪を備えた同心クランプは異なる径へ素早く対応し、チャック時にチューブを保護します。

用途 航空宇宙、自動車、医薬、半導体など、溶接準備が必要な精密なチューブ端面処理を求められる分野に最適です。

製品の利点

• 作業場および現場での使用に適したポータブルで軽量なオービタル面取り機。
• 電気仕様（110 / 220 V）が利用可能。
• 6個のステンレス同心チャック爪による同心クランプは一貫したチューブ保護と容易な径調整を実現。
• 大開口のピボット、精密送り用のノニウス目盛、スライド式工具ホルダでセットアップと径変更が容易。
• 両面使用可能な HSS TiAlN インサートにより、バリ無く面取り、エッジ処理、30°・45° の面取りが可能。
• 最大3本の工具を同時使用可能で、面取りと面取り加工を一工程で実行可能。
• オプションで高さ調節可能なテーブル付きの AXXAIR サポートベンチに取付け可能。

追加製品情報（ページ内容から） DC221-BM はオービタル面取り技術と、切れ味安定性と耐熱性を高めた両面 HSS TiAlN 処理インサートを採用しています。薄肉チューブに対応し、溶接準備が整ったバリのない仕上がりを提供します。作業場および現場での携帯運用を想定した設計です。

技術仕様

• 説明: 電動
• 型番: DC221-BM1 / DC221-BM2
• 外径範囲: 2 – 8.5" / 50 – 220 mm
• 面取り可能板厚: 最大 0.118" / 3.0 mm
• チューブ最小直線長: 2.440" / 62 mm
• 無負荷回転数: 速度1: 12 – 72 rpm; 速度2: 34 – 207 rpm
• 電動機出力: 1300 W
• 電圧: 110 または 220 V
• 周波数: 50 / 60 Hz
• 最大音響放射: 80 dB
• 振動レベル: < 2.5 m/s2
• 本体重量: 55 kg / 121.25 lbs
• 本体寸法: 16.83 x 24.66 x 19.80" / 427.5 x 626 x 503 mm
• 梱包寸法: 37 x 20.87 x 33.46" / 940 x 530 x 850 mm
• 梱包重量: 119 lbs / 54 kg
