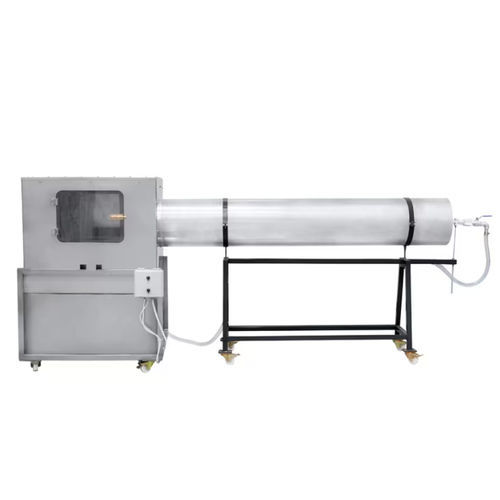

温度調整チャンバー IPX series

照明ウォータースプレー雨用

概要
IPX1–IPX6の範囲での防水（進水）試験を実施するために設計されたステンレス製の気密試験チャンバー。流量調整、閉ループ水循環、試験片取り付け用の回転テーブルを備えます。

一般説明
本システムは、気密リザーバーを備えた試験チャンバーとスタンドオフチューブの2つの主要構成で構成されています。回転台の直径は顧客仕様（Ø350–Ø500 mm）に設定されます。チャンバーには内部照明と観察用のプレキシガラスカバーを装備しています。スタンドオフチューブは公称Ø400 mm、長さ2.5 mで、ハンドクランクにより高さを調整します。試験用のフィッティングは手で交換可能で、必要なIPX試験に合わせられます。アセンブリは小さな力で位置決めおよびロックが可能です。

技術仕様（詳細）

• チャンバー寸法: 1000 × 1000 × 1500 mm (W × L × H)
• スタンドオフチューブ組立寸法: 580 × 2500 × 1340 mm (W × L × H)
• スタンドオフチューブ公称: Ø400 mm、長さ 2.5 m
• 回転台直径: Ø350–Ø500 mm（顧客指定）
• ギヤモーター: 400 V / 0.18 kW / 24 rpm
• ポンプ: 220 V / 1.1 kW / 0–120 L/min
• 電気接続: 380 V / 1.3 kW（220 V オプション）
• 流量制御: 流量計および手動バルブ; 閉ループ水循環
• 観察: 内部照明およびプレキシガラスカバー

IPX1 試験条件

• 水: 淡水または純水
• 時間: 10 分
• 流量: 0.25 L/min（流量計で監視しバルブで調整）
• 回転速度: 1 rpm
• 圧力・温度: 大気圧 / 室温
• 距離: ドリップボックスと試験体間 最低 200 mm

IPX2 試験条件

• 水: 淡水または純水
• 時間: 10 分（4 × 2.5 分）
• 流量: 0.75 L/min（監視および調整）
• 回転/傾斜: 15° 固定傾斜、回転なし
• 圧力・温度: 大気圧 / 室温
• 距離: ドリップボックスと試験体間 最低 200 mm

IPX3 試験条件

• 水: 淡水または純水
• 時間: 5 分
• 流量: 10 L/min ±5%（瞬時流量を監視し調整）
• 回転速度: 10 rpm（オプション）
• チューブ回転角: ±60°（合計 120°）
• 圧力・温度: 大気圧 / 室温
• 距離: 振動チューブと試験体間 約 300 mm

IPX4 試験条件

• 水: 淡水または純水
• 時間: 10 分
• 流量: 10 L/min ±5%（瞬時流量を監視し調整）
• 回転速度: 10 rpm（オプション）
• チューブ回転角: ±120°（合計 240°）
• 圧力・温度: 大気圧 / 室温
• 距離: 振動チューブと試験体間 約 300 mm

IPX5 試験条件

• 水: 淡水または純水
• 時間: 3 分
• 流量: 12.5 L/min ±5%（瞬時流量を監視し調整）
• 回転速度: 20 rpm
• 圧力・温度: 大気圧 / 室温
• 距離: ノズルと試験体間 2.5 m〜3 m

IPX6 試験条件

• 水: 淡水または純水
• 時間: 3 分
• 流量: 100 L/min ±5%（瞬時流量を監視し調整）
• 回転速度: 20 rpm
• 圧力・温度: 大気圧 / 室温
• 距離: ノズルと試験体間 2.5 m〜3 m

試験評価基準

• 乾燥後、内部に水や湿気がないか点検すること
• 試験対象の内部に水が存在してはならない
• 電子部品は完全に機能する状態を維持すること
• 圧力による目に見える変形がないこと

主な特長 / 技術ハイライト

• 試験範囲: IPX1 から IPX6
• 回転テーブル内蔵のステンレス製密閉リザーバー
• 調整可能な回転台 Ø350–Ø500 mm
• 公称 Ø400 mm、長さ 2.5 m のスタンドオフチューブ
• 閉ループ循環、流量計および手動バルブによる精密流量制御
• 内部照明とプレキシガラスカバーによる視察
