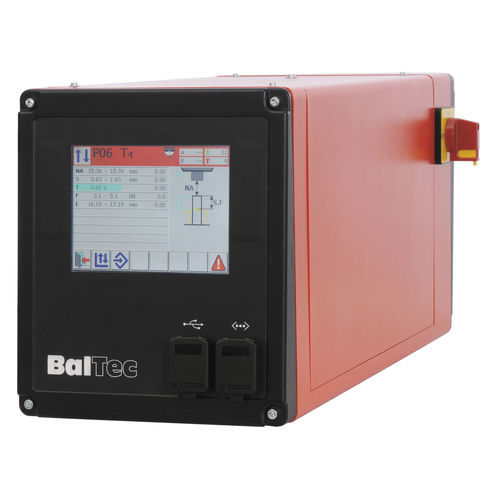

HPP-25型
プロセス制御 有
幅 232.00 mm
奥行き 582.00 mm
高さ 319.00 mm
すべての空気圧式および油圧式BalTecリベットおよびローラー成形ユニット、ならびに成形工程ラジアル、オービタル、ローラー成形のリベットおよびローラー成形機と組み合わせることが可能です。
(例外あり。ダブルリベット機RND、リベット機RN(E) 081、ワークセル)
標準バージョン
半導体技術に基づく全てのハードウェア
裏面の接続はすべてクイックディスコネクト式
6種類の制御基準、5種類のカウンター機能、63個のリベッティングプログラム用メモリー
45種類のリベットモードが可能、プロジェクション測定と成形ヘッド高さHへの制御を含む(NHE-Hが必要)
パラメータとリベッティングプログラムのアップ/ダウンロード
プロセスデータおよびプロセスカーブのダウンロード(イーサネットまたはUSB経由
USB経由でのアラーム履歴のダウンロード
リベット力、距離曲線のグラフィック表示
付属品
ロガーデータ保存用ミニSDカード(2GB)。
距離センサ、フォースセンサ搭載用接続部(X1, X2, X3, X20, X21を含む)。
UDP プロトコル(Industry 4.0、MES)によるデータエクスポート用イーサネットポート
USBポート
取扱説明書(各国語版
オプション
HPP-X4.01、両手スイッチ用リレー、非常停止を含む接続。
HPP-X4.02 非常停止用(両手操作なし) 接続例
HPP-X5.01*, 圧力制御弁用PVMモジュール接続, 出力4-20 mA (151-331用)
HPP-X5.02*, PVMモジュール用接続部, 出力0-700 mA (481用)
HPP-X6-01、外部セーフティ/リセット用コネクタ
HPP-X7.01 スライドテーブル接続、センサー/アクチュエーターボックス、4コネクター、PLCインターフェース、コントロールボックス
---
