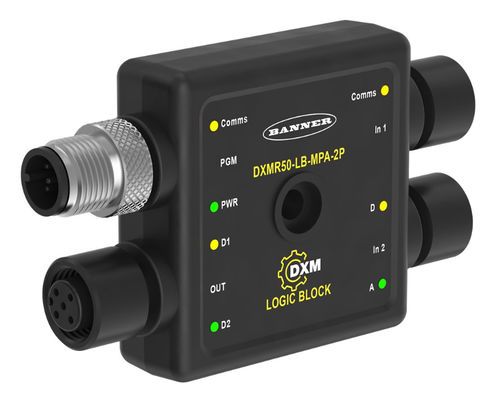

アナログ入出力モジュール DXMR50

デジタルModbusRS-485

概要
キャビネット内のロジックをフィールドへ移し、ディスクリート、アナログ、Modbus 信号を設定可能な制御に変換するコンパクトで密閉型の機器です。DXMR50 Logic Blocks は制御を内蔵したリモート I/O を提供し、PLC、DIN レール、パネル配線を不要にします。

主な特長

• PLC を使用せずに論理・算術機能（AND、OR、カウント、オンディレイ、スケーリング、計算、しきい値）を実行
• 設定が簡単な無償のコンフィギュレーションソフトウェア—プログラミングの専門知識は不要（Banner の Logic Block Configuration Software）
• ディスクリート、アナログ（0–10 V または 4–20 mA 選択可能）、Modbus I/O を組み合わせた 9 種類のモデルバリアント
• 現場設置向けの IP67/IP68 密閉コンパクト筐体—エンクロージャー、DIN レール、パネル配線不要
• 両側にオンボード LED を搭載し迅速な診断が可能；任意の向きで取り付け可
• Modbus RTU (RS-485)、アナログセンサ、ディスクリート PNP 信号をサポートし柔軟な信号統合が可能

一般的な用途メモ

• DXMR50 Logic Blocks を使用して機械やセンサ位置でのローカル制御（例：しきい値アラーム、簡易シーケンス、カウント、集計）を実装
• ロジックを現場へ移すことでレトロフィットや分散制御の設置を簡素化し、キャビネットの配線変更や PLC の I/O 拡張を回避
• Modbus デバイスとアナログ/ディスクリートセンサを単一のコンパクトなロジックモジュールにまとめ、タンクレベル表示、詰まり検出、モータ/ドライブの信号、ローカル状態出力に利用

モデルファミリの概要
DXMR50 ファミリは、3 種類の入力タイプ × 3 種類の出力タイプに由来する 9 種類の構成で提供されます。入力タイプには Modbus ポート、アナログ（0–10 V または 4–20 mA）、およびディスクリート PNP 入力の組み合わせが含まれます。各モデルの出力オプションは、2 系統の PNP ディスクリート出力、または 4–20 mA アナログ出力 + 1 PNP 出力、または 0–10 V アナログ出力 + 1 PNP 出力です。

構成と導入

• Banner の無償コンフィギュレーションソフトウェアを使用してロジックを構成（PLC 不要）
• 機械やセンサ近傍に直接取り付け可能—堅牢で密閉された筐体によりキャビネットやパネル配線が不要
• オンボードのステータス LED によりトラブルシューティングと立ち上げを迅速化

仕様 / 技術データ

• シリーズ名: DXMR50 Logic Blocks
• 入力タイプ: Modbus RTU (RS-485)、アナログ（0–10 V または 4–20 mA 選択可）、ディスクリート PNP
• 出力オプション: 2 系統の PNP ディスクリート出力；または 4–20 mA アナログ出力 + PNP；または 0–10 V アナログ出力 + PNP
• 製品バリアント数: 9（入力構成 3 種 × 出力構成 3 種）
• 防水等級: IP67 / IP68（現場でシール可能な筐体）
• 取付: フィールドマウント可能、任意の向きに設置可；DIN レールやパネル不要
• ローカル診断: 両側の LED により I/O と電源の状態表示
• 構成: 無償の PC 構成ソフトウェア（Logic Block Configuration Software）
• 代表的な用途: PLC なしのローカル制御、タンクレベル表示、詰まり検出、機械状態表示、簡易シーケンス・カウント
