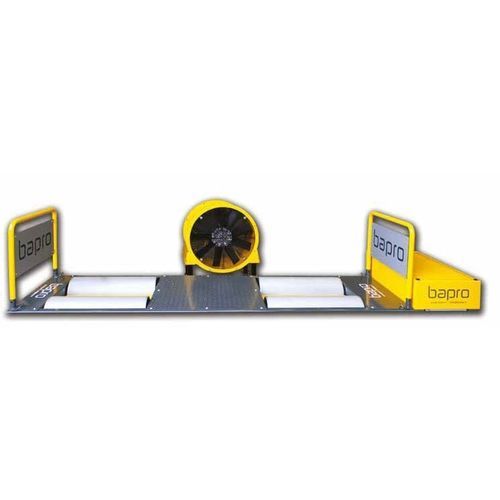

機械式動力計 2WD - BPA-2R S

単相モーター

製品説明
Sシリーズは、一般的な自動車整備工場や試験路向けに設計されたローラーダイナモメーターです。CNC仕上げのノックルド（溝付）ローラーを標準装備し、高いトラクションと精密な計測を実現します。モデルはBPA-2R S（2WD）で、4WDへのアップグレードが可能です。電気自動車メーカーにも採用されています。

機械的特長：

• ローラー直径：240 mm
• ローラー幅：660 mm
• バランス品質等級：G 2.5
• 全機構レーザー整列済み
• 外形寸法（機械）：1132 x 3130 x 360 mm
• 軸当たり最大荷重：2,000 kg

性能：

• 最高速度：250 km/h
• 最大計測可能出力：400 HP

電源：

• ダイノ電源：単相 230 VAC
• 冷却ファン電源：3/N/PE 400 VAC
• 周波数：50 Hz
• ヒューズ：16 A
• 圧縮空気：6 bar

導入メリット：

• 正確な診断により修理時間を短縮
• 既存の工場機器（診断機、排ガス解析器）を有効活用
• 路上試験に伴うリスク回避（交通、事故、罰金）
• 性能検証のための結果証明が可能
• 結果検証によりアクセサリ販売を促進（排気系、ECU等）
• エンジン状態証明により中古車販売を支援
• 中古車取引前の車両チェック
• 試験・技術検査のためのレンタル利用

計測プログラム：

• トランスミッション検査（クラッチ滑り）
• パワーステップ試験
• パワースイープ試験
• 冷却系チェック（ラジエーター、ファンセンサー、サーモスタット）
• 負荷時の排ガス解析による診断
• 一定速度試験
• 一定力試験
• 一定負荷試験
• 路上シミュレーション（勾配、空気抵抗、重量）
• 一定回転数での試験
• 耐久試験
• 全回転域でのエンジンマッピング
• 路上シミュレーション中のスキャンツール診断

標準装備

• 渦電流ブレーキ、全面ノックルド加工ローラー（CNC）×4
• ローラーロック付き空気式車両リフター
• フル機能管理ソフトウェア

オプション

• 二重換気システム（車輪付） — 6 kW、風量 44,000 m3/h
• 単一換気システム（車輪付） — 3 kW、風量 22,000 m3/h
• ラムダキット：5線式ワイドバンドラムダセンサー＋コントローラ
• ブースト圧入力 0 ÷ 2.5 bar（±0.035） — 外部気象センサーボックス必要
• 外部ラムダプローブ接続用入力（気象ボックス必要）
• 床設置時用の幅広アルミ製ロードランプ
• 耐久仕様のPCトロリー（可動）
• ローラー速度に連動する比例換気速度制御
• 車内からの赤外線リモコン操作
• アイドル時のローラーカバー
• パーソナルコンピュータとディスプレイ
• 安全装備：側面防護柵、係留ラチェット、防音ヘッドセット
• 追加ハード不要のOBDIIパラメータ読み取り・DTC消去

比較表（抜粋）
最高速度: BPA-2R HP = 360 km/h | BPA-4R HP = 360 km/h | BPT-2R = 200 km/h | BPA-2R S = 250 km/h | BPA-4R S = 250 km/h
最大計測出力: BPA-2R S = 400 HP
ローラー径: BPA-2R S = 240 mm | ローラー幅: BPA-2R S = 660 mm
バランス等級: 全モデル = G 2.5
等価基底慣性 (BPA-2R S): 240 Kg
寸法 (BPA-2R S): 3070×870×310 mm — デッキ高: 360 mm — 重量: 2000 kg — 電圧: 220 V 50 Hz 1/N/PE

仕様 / 技術データ

• 型式: BPA-2R S
• ローラー径: 240 mm
• ローラー幅: 660 mm
• バランス等級: G 2.5
• 最大計測出力: 400 HP
• 最高速度: 250 km/h
• 軸当たり最大重量: 2,000 kg
• 外形寸法（機械）: 1132 x 3130 x 360 mm
• 比較表寸法: 3070×870×310 mm
• デッキ高: 360 mm
• 設置質量: 2000 kg
• 電源 (Dyno): 230 VAC 単相
• 電源 (ファン): 3/N/PE 400 VAC
• 周波数: 50 Hz
• ヒューズ: 16 A
• 必要圧縮空気: 6 bar
