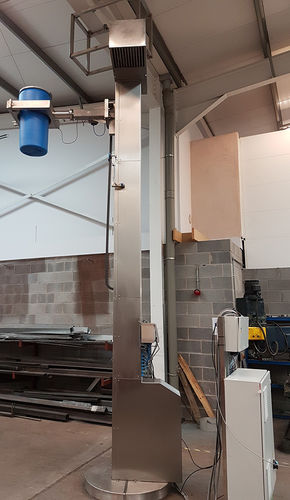

電動式ドラムリフター SPL/250/4640/90º/B/G

垂直式ステンレス製ATEX

このATEXドラム・リフトは200Kgsのドラムを約4640mmの高さまで持ち上げるように設計されています。このATEXドラム・リフトは、DP240グリット・ブラッシュ仕上げのグレード304ステンレス鋼で作られています。リフトは床にボルトで固定され、ATEXドラム・リフトの上は中二階のような実質的な構造物にブレースで固定されます。ドラムはリフトのキャリッジに積み込まれ、1階で適切にクランプされました。一旦固定されると、ドラムはリフトの上部に取り付けられたボールネジとモーターギアボックスを使用して昇降しました。 電気モーターギアボックスには、個別に励磁され、電力で解除されるクイックアクションブレーキが取り付けられていた。ボールねじは直径50mm×ピッチ20mmの転造ボールねじで、適切なリフティングナットが付いていた。2つ目のモーターギアボックスがあり、ATEXドラムリフトを時計回りに90度回転させ、上部のオペレーターがドラムを整列させ、受入容器とインターフェースできるようにします。ドラムはØ457mm、高さ262mmで、グレード316のステンレススチール製で、中身は大気圧でした。 電気設備と制御 ATEXドラム・リフトには、ATEXドラム・リフトの電気制御用の終端とコンポーネントをすべて収納したEEx d / IP55制御パネルが取り付けられました。HMIがメイン制御パネルとは別の筐体の便利な位置に取り付けられました。以下のATEX認証ドライブとリミットスイッチがリフトに取り付けられ、本質安全防爆バリアを通して操作されました。
