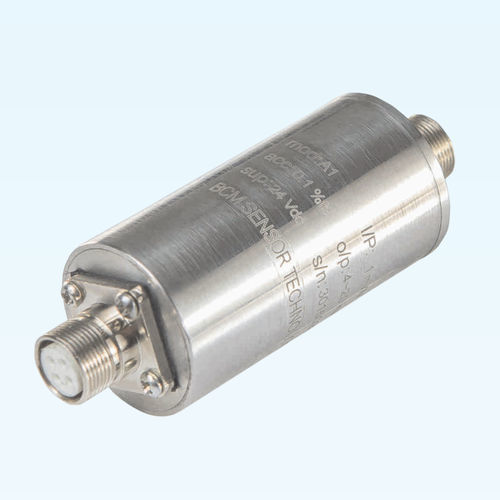

プログラム可能シグナルコンディショナー A1

アナログ超堅牢センサー用

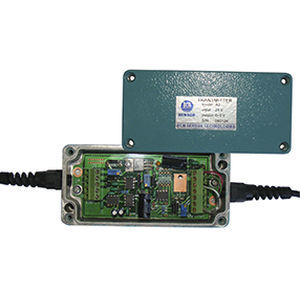

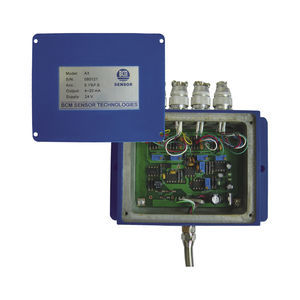

A1型アナログセンサ信号調整器（SSC）は，ホイートストンブリッジ回路を持つあらゆるセンサに使用できる薄型のSSCとして設計されています。センサーの入力（i/p）ミリボルト信号を標準的なアナログ信号に増幅し、PLC（プログラマブルロジックコントローラ）やコンピュータベースのデータ収集システムに直接入力することができます。 A1 SSCは、i/p感度を1mV/Vから12mV/Vまで加工でき、センサーの電源は5、...、10Vdcの範囲の励磁電圧で供給されます。A1 SSCは、工場であらかじめ設定された調整された励起電圧（5, ..., 10 Vdc）をセンサーに供給します。A1 SSCのO/P信号は、電流ループ（4～20mA）、または電圧信号（0～5Vdcまたは0～10Vdc）のいずれかを使用できます。A1のO/P信号の「オフセット」と「スパン」は、A1のO/P端にある2つのポテンショメーターで調整可能です（下図参照）。 A1 SSCの回路は、陽極酸化アルミニウムのハウジングで保護されています。A1 SSCは、環境保護レベルIP65で製造されています。
