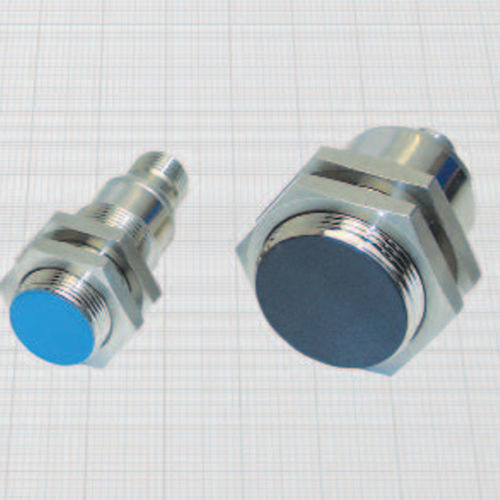

LED直径12〜18〜30mmのナムールシリーズ •
ゾーン0のATEX認定II 1GD; 20 •
コネクタ出力 M12 x 1 •
一般的な機能:
この新しいセンサシリーズにより、NAMURセンサの特定の入力または低電流(最大10mA)の2線増幅スイッチの入力を駆動することができます。 負荷は
両方の端子(PNPまたはNPN)に加えることができます。 出力は内部でトリガされ、LEDによってモニタされます。
技術データ:
• 動作電圧:7,7 ÷ 9 Vdc
• 最大リップル:10%
• オフステート電流 (Ir
): ≤ 1 mA
• 最小動作電流 (Im): 2 mA
• 定格動作電流 (Ie): 10 mA
• 負荷10 mA での電圧降下 (Ud): < 6,5 V
• 負荷8 mA の電圧降下 (Ud)温度範囲:-20°÷+60°C
• 検出距離の最大熱ドリフト
: ± 10%
• 繰り返し精度 (R): 2%
• スイッチングヒステリシス最大 (H): 10%
• 保護度:IP67
• スイッチステータスインジケータ:黄色 LED
• マーキング:II 1D 例 iaD 20 T80°C
II 1G Ex ia IIC T6
• 認定IMQ 08
ATEX 010
• 短絡や過負荷
からの保護 • 間違った接続からの保護
• EN60947-5-2に準拠した電磁適合性 (EMC)
• EN60947-5-6/EN60079-0/EN60079-11/EN60079-26
• EN60068-2-6に準拠した耐衝撃性と振動性安全パラメータ:
• Vi 最大:13,5 V
• Ii 最大:60 mA
• Ci 最大:100 nF
• リー最大:100 μH
• パイ最大:200 mW
これらのセンサーは、関連する装置と組み合わせて使用する必要があります (「セクト」を参照)。 E)
取扱説明書に従って危険場所で使用する
---
