リード式近接センサ BMT series

電磁式長方形輪形

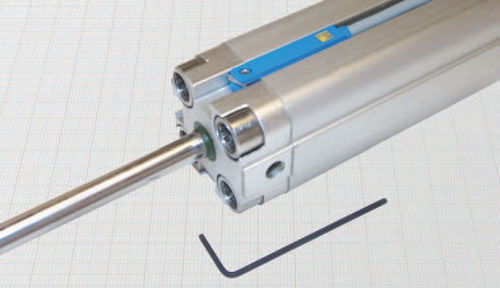

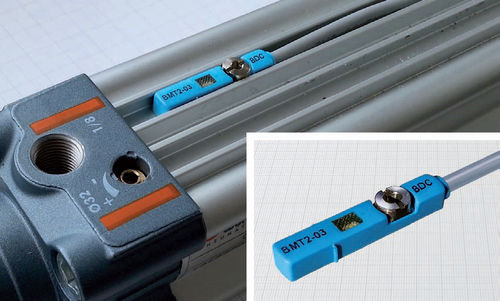

- リードコンタクト LED付き2線式および3線式 - Tスロット付き空気圧シリンダー用 - ドロップイン取付 - ケーブルおよびコネクター出力 M8 x 1 または M12 x 1 一般的な特徴 このセンサは、標準的な空気圧シリンダ内の磁気リングの位置を検出します。 シリンダー内の磁気リングの位置を検出します。センサーは完全に凹んだままであるため、機械的に保護されています。 保護されています。スロット内にケーブルを固定するためのクリップがセンサに付属しています。リード接点は、DC（PNP/NPN）およびAC負荷を直接駆動します。黄色のLED が出力状態を表示します。 ケーブル出口、M8x1コネクターまたはM12x1コネクター付きがあります。 技術データ - 使用電圧： 10 ÷ 30 Vac/Vdc - 出力機能: ノーマルオープン - 電圧降下 (Ud) 2線式バージョン: Ie = 10 mA ≤ 2,2 V Ie = 160 mA ≤ 3 Vの場合 - 最大接触抵抗（3線式バージョン）：0,1 Ω - 最大動作時間0.7 ms - 最大解除時間0,4 ms - 出力状態表示：黄色LED - ケーブル導体断面積0.15 mm2 - EN60947-5-2に準拠した電磁適合性（EMC） 材質 - ケーブルBMT...PVC CEI 20-22 II; 90°C; 300V BMT...F; BMT...N; BMT...H; BMT...R PUR VDE 0492/265 90°C - センサーと固定クリップ：プラスチック - 回転ナットおよび固定ネジ (*): ニッケルメッキ真鍮 (*) ステンレス製固定ネジはご要望に応じで きます。
