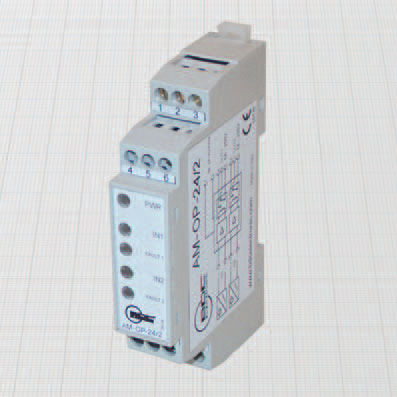

信号アンプ AM-OP series

パワー電流電圧

光結合スタティック出力 1または2チャンネル 一般的な特徴 これらのユニットは、NAMURセンサまたは接点からの信号を増幅することができます。各出力 は、互いに、電源から、およびすべての入力から電気的に絶縁されています。また N.O.またはN.C.として構成し、PNPまたはNPNとして使用することが可能です。また ライン上の過電圧、過負荷、短絡に対して保護されている。 NAMURセンサーに使用する場合、故障の兆候は前面パネルの赤色LEDで確認できます。 で表示されます。 設定ディップスイッチはフロントパネルから簡単にアクセスできます。 DINレール取付に適しています。 技術データ - 電源電圧: 参照 - 電源周波数DC または 50 - 60 Hz - 最大消費電力: 参考資料参照 - EN60947-5-6に準拠 - 電磁両立性（EMC） EN61000-6-2/-4に準拠 入力パラメータ - ONスイッチングポイント1,55 ÷ 1,75 mA - スイッチング点ヒステリシス：0.2 mA - 故障検出しきい値： I 7,45 mA (Ri < 100Ω)で開路検出 出力 - 出力機能DIP-SW設定によるN.O.またはN.C. - 極性NPN/PNP - スイッチング周波数900Hz - 入出力遅延最大700 µs - 最大出力電流300 mA - 最大負荷電圧65 V - オン状態での最大電圧降下1,7 V - 電源および入力からの絶縁：2500 V
