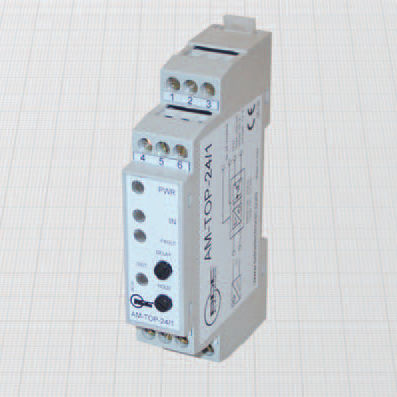

信号アンプ AM-TOP series

パワー電流電圧

- 光結合スタティック出力 - 1 時限チャンネル 一般的な特徴 これらのユニットは、NAMURセンサまたは接点からの信号を増幅することができます。遅延時間 およびホールド時間は、前面パネルのポテンショメーターで調整可能です。 で調整できる。各出力は、互いに電気的に絶縁されており、電源および全入力から絶縁されています。 およびすべての入力から電気的に絶縁されています。N.O.またはN.C.として設定し、PNPまたはNPPとして使用することができます。 PNPまたはNPNとして使用できます。ライン上の過電圧、過負荷、短絡から保護されています。 および短絡から保護されています。24Vバージョンでは、OUT2をOUT1と同じ機能で構成することも可能です。 OUT2 を OUT1 と同じ機能で構成することも可能です。NAMUR センサーに使用される場合、入力ラインの遮断または短絡の場合、故障表示は前面パネルの赤色 LED で確認できます。 設定ディップスイッチはフロントパネルから簡単にアクセスできます。 DINレール取付に適しています。 技術データ - 電源電圧: 参照 - 電源周波数DC または 50 - 60 Hz - 最大消費電力: 参考資料参照 - EN60947-5-6に準拠 - 電磁両立性（EMC） EN61000-6-2/-4に準拠 入力パラメータ - ONへのスイッチングポイント: ≥ 1,75 mA - スイッチング点ヒステリシス：0.2 mA - 故障検出しきい値: I 7,45 mA (Ri<100 ohm)のとき開路検出 出力 - 出力機能DIP-SW設定によるN.O.またはN.C. - 極性NPN/PNP - スイッチング周波数900Hz - 入出力遅延時間 max：700μs - 出力電流 max：最大300mA - 最大負荷電圧65 V
