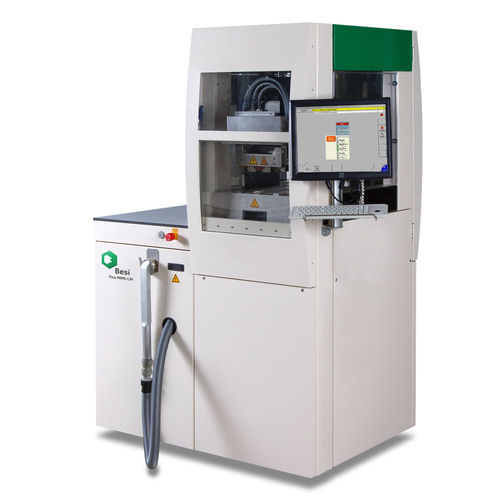

Fico MMS-LMは、BGA、QFNなどのMAPの片面製品の成形システムであり、特に成形プロセスパラメータの最適化のために開発されました。 オリジナル金型を利用することで、大規模生産に先立って新製品を開発・最適化することができます。 それに加えて、Fico MMS-LMは、Fico AMS-LMで使用される金型の小規模生産バッチやオフラインクリーニングに使用できます。
互換性
Fico MMS-LMの使いやすさは、試験金型を利用して新製品を迅速に導入する機会を作り出します。 自動バージョンと同様に、Fico MMS-LMはVピン金型で使用できます。 特に高真空との組み合わせで、Vピンはキャビティ真空を完全に制御できます。
主な特徴
-トップエッジ成形
-45トンプレスステーション
-キャビティ真空制御
-基板真空
-適応クランプ
-トランスファー圧力制御
-ダイナミッククランプ制御
仕様
機械寸法
幅:1,210 mm
深さ:1,020 mm
高さ:2,012 mm
重量:約850キロ
リードフレーム寸法
幅:65〜102ミリメートル
長さ:100〜280ミリメートル
厚さ:0.1〜1.5ミリメートル
高さ:最大2ミリメートル
供給要件
電圧:208-230-380-400-440-460-480VAC-3~
周波数:50/ 60Hz
電源レーティング:7.5 kVA
圧縮空気:5-10 bar
平均空気消費:1.5立方メートル/時間6バール
工場排気:300立方メートル/時間50ヘルツで
---
