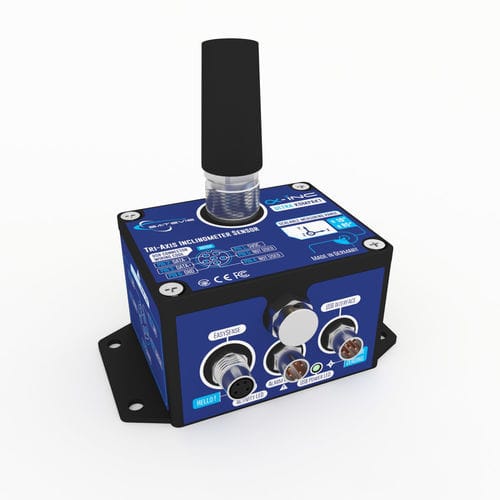

3軸傾斜計 Satevis Alpha-INC-SK 10T

USBLoRaWANMEMS

製品概要:Satevis® Alpha-INC SK 10° (SK: Super Kompakt)は、オープンスタンダードLoRaWAN®プロトコルを統合したワイヤレス3軸傾斜計センサー(スケーラブルレンジ±10°/±90°)で、構造ヘルスモニタリング(SHM)、ジオテクニカルアプリケーション、土地測量、スマートインフラプロジェクトに最適です。Satevis® Alpha-INC SK 10°は、サードパーティのクラウドプラットフォーム（TTN、Chirpstack、Datacakeなど）または独自のクラウドソフトウェアであるCommonSense®と簡単に統合できるため、柔軟な展開とリアルタイムのデータインサイトが保証されます。堅牢な性能と適応性を備えたSatevis® Alpha-INC SK 10°は、重要なインフラアプリケーションにおける高精度モニタリングに最適です。10°範囲は±0.01°、±85°範囲は±0.02°オープンスタンダードLoRaWAN®プロトコル、周波数プラン868-923MHz超長距離: L.O.S(見通し線)で8km-10km、NLOS(都市環境)で500m-1Km頑丈で防水性の高いアルミ製ケーシング超低消費電力バッテリー寿命最長7年内蔵データロガー：センサーフュージョン（Easy-Sense機能）：Easy-Sense機能による外部センサーとのシームレスな統合により、ユーザーはセンサーネットワークを独自のAIモデルに直接接続することができます。センサーの種類、較正設定と日付、アラームしきい値（Critical、Severe、Minor）、センサーのゼロオフセットと日付を含む主要なセンサー情報を提供します。構造物や機器の潜在的な損傷、故障、不具合を正確に予測することができます。アラーム基準：カスタマイズ可能なアラームしきい値：各測定チャンネルに独立したアラームしきい値を設定し、柔軟なAND/ORロジックで複雑なトリガーが可能：オプションのドライ接点アラーム出力により、外部アラームシステム、PLC、またはビル管理システム（BMS）と簡単に統合できます。サードパーティのクラウドソフトウェアとのシームレスな統合：完全に文書化されたアップリンクおよびダウンリンク通信：クラウドプラットフォームは、センサー設定の更新、アラームしきい値の調整、センサーの自己診断、リモートゼロ設定/ゼロ解除のコマンドをリモートで発行できます。標準的なHTTPメソッド（POST、GET）をモデルにした直感的なメッセージタイプ。The Things Network（TTN）やChirpstackなどの一般的なLoRaWAN®ネットワークサーバーと統合するための、すぐに使えるJavaScriptソースコード例！Hello!'機能により、現場のオペレーターがセンサーの設置や設定をいつでも確認することができます。'Hello!'ラベルに磁石を10秒以上かざすと、センサーが起動し、データ測定に続いてシステム診断（バッテリー状態とネットワーク品質）を送信します。自動ゼロ設定機能により、センサーの設置が簡単になります。ゼロ設定を有効にするには、磁石を「センサーゼロ設定」ラベルの上に10秒以上保持します。アクティビティLEDが青く点滅し、すべてのセンサー軸X/Y/Zでゼロオフセットが実行されます。用途:アンテナベースステーションチルトモニタリング橋梁モニタリング建設現場モニタリングトンネルモニタリング貨物船モニタリング航空機モニタリング付属アクセサリ:1xリチウム一次電池 - Dサイズセル19Ah、電池取り外しストラップ付き1xセンサーゼロ設定およびハロー機能用マグネット2x電源および外部オプションセンサー用M8キャップ1x USB - M8ケーブルアダプター、長さ2m1x自己融着テープ(長さ25cm)1x LoRaWAN®アンテナ(リファレンスビルダーのアンテナオプションを参照)オプションのアクセサリおよびサービス：90°ブラケット取り付け（アイレット一体型）M5ネジ4本+ロックナット磁石取り付けキット3DプリントPLA素材コネクタシールドSatevisによる校正証明書技術仕様：傾斜計テクノロジー：MEMS技術スケーラブル測定範囲：ユーザーが選択可能な範囲±10°または±85°、自動範囲調整機能付きセンサー分解能： 0.0055°（フルスケール）ノイズ密度：±10°レンジの場合： 0.0007°/√Hz（Y軸）、0.008°/√Hz（X、Z軸）： 0.0012°/√Hz（全軸）センサー精度/繰返し精度（フルスケール、25°C）：±10°測定範囲で±0.01°、±85°測定範囲で±0.02°センサー精度（フルスケール、@25°C）：±10°測定範囲で±0.015°、±45°測定範囲で±0.02°（測定範囲±45°）、±0.04°（測定範囲±45°外）オフセット温度依存性：±0.006°/°C（温度範囲-25°C～+85°C）オフセット寿命ドリフト（25°C）：±0.08°センサー周波数応答（-3 dB）：DC～10Hz（測定範囲±10°）、DC～40Hz（測定範囲±85°）校正：工場校正：9基準点：0°絶対値、±5°、±10°、±30°、±45°。校正設定はセンサー・フラッシュ・メモリーにバックアップされています。校正方法センサーゼロ調整機能：センサーゼロ調整機能：取り付け後、"sensor zeroing "のラベルに磁石を約10秒間かざすことで、センサーゼロ調整を行うことができます：内蔵温度センサー：範囲：-40℃～+75℃、測定分解能：±0.06℃、センサー精度：±1°CRF仕様：LoRaWAN V1.0.2 REVB CLASS A; OTAAのみ; 周波数プラン設定可能（ヨーロッパ868MHz、アメリカ915MHz、オーストラリア915MHz、アジア923MHz、韓国920MHz、インド865MHz）; TXパワー：14dBm @868/915MHz; 受信感度：125KHz BWのSF12で-136.5dBm; リンクバジェット：最大無線範囲：L.O.S./農村環境では8～10Km、NLOS/都市環境では500m～1km、防水N型オムニアンテナ、ゲイン5dBiまたは2dBi/VSWR≤2.0、寸法：Ø22 x 64 mm（2dBi）、Ø22 x 180 mm（5dBi）電源：内蔵Dサイズ一次電池（非充電式塩化リチウムチオニル、Dサイズ、容量19Ah、最大電圧3.6ボルト）；消費電流@3.3V：データ収集時15～20mA、無線送信時35mA @14 dBm、データロガー／レコーダー：センサー・チャンネル当たり322,000ログ・セッション（4チャンネル：3軸傾斜計、1内部温度）；センサー・チャンネル当たり246,000ログ・セッション（6チャンネル：3軸傾斜計、1内部温度、外部温度、外部湿度）；ログ情報：LNSからのリモート設定：DataLogger Start/Stop/Erase、ダウンロード方法：ダウンロード方法：USBからHypeterminalソフトウェア、CSVフォーマットアラーム出力（オプション）：3 x 外部アラームシステムをトリガーするドライ接点出力：マイナーアラーム、シビアアラーム、クリティカルアラーム：M8-5 ピン男性ソケット環境と機械：アルミニウム＆防水ケーシング;寸法（LxWxH）：111x51x64ミリメートル（アンテナなし）;重量：350グラム;IP67｜Nema 6 / IP68（M8コネクターキャップマウント、自己融着は、アンテナコネクターの周りに使用されている）;耐衝撃性：50ミリ秒中に100グラム;動作温度：-40℃〜+75℃（+75℃以上の長期日光暴露のためのサンシールドを推奨）;取り付けベース：相対湿度：0～98 %RH、認証：CE ラベリング指令 R&TTE (無線) ETSI EN 300 328, FCC (北米), ARIB STD-T66 Ver 3.6, HS Code： 9031.80.20、EAR99、ROHS指令2002/95/Eオプション外部センサー（イージーセンス）：温湿度センサー（EASY-SENSE-TH-CL-XX）、変位センサー（スプリングリターンまたはボールジョイント）（SAT-EASY-SENSE-DISP-SR-XX、SAT-EASY-SENSE-DISP-BJ-XX）
