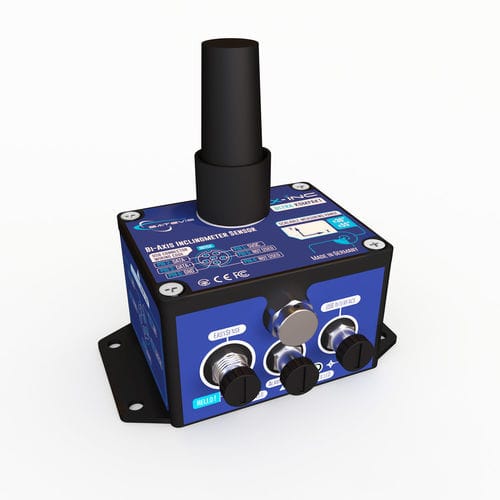

2軸傾斜計 Satevis Alpha-INC-SK 30B

LoRaWANワイヤレスMEMS

製品概要: Satevis® Alpha-Inc-SK 30Bは、高精度のワイヤレス二軸傾斜計センサー（スケーラブル範囲±30° / ±55°）で、オープンスタンダードのLoRaWAN®プロトコルを統合しています。構造健康モニタリング（SHM）、地質工学的アプリケーション、土地測量、スマートインフラプロジェクトに最適です。デバイスはセンサーフュージョン（Easy-Sense機能）をサポートしており、外部環境センサーとのシームレスな統合を可能にし、機能を拡張します。サードパーティのクラウドプラットフォーム（TTN、Chirpstack、Datacake、CommonSense®）との簡単な統合を提供し、柔軟な展開とリアルタイムのデータインサイトを保証します。 主な特徴: - 高精度二軸傾斜計、スケーラブル範囲±30° / ±55° - センサーの精度/再現性（フルスケール、25°C）: - ±0.00183°（±30°範囲） - ±0.00366°（±55°範囲） - オープンスタンダードLoRaWAN®プロトコル、異なる周波数プラン868-923MHz - 超長距離: 視線内で8-10km、都市環境で1Km - 頑丈で防水のアルミニウムケース - 超低消費電力のバッテリー寿命最大7年 - 内蔵データロガー: チャネルごとに322,000ログ - 柔軟なクラウドソフトウェア統合 センサーフュージョン（Easy-Sense機能）: - 外部センサーとの統合によりAIモデルの接続性を提供 - センサータイプ、キャリブレーション設定/日付、アラームしきい値（クリティカル、シビア、マイナー）、センサーゼロオフセット/日付を提供 - 潜在的な損傷、故障、または障害の正確な予測を可能に アラーム基準: - カスタマイズ可能なアラームしきい値: 各測定チャネルに独立したアラームしきい値を設定し、複雑なトリガーのための柔軟なAND/ORロジックを使用 - 3つのアラームレベル: クリティカル（最高）、シビア、マイナーのアラームレベルを定義し、通知を優先し、アラームの深刻度に基づいてアクション（リレーのアクティベーションなど）を自動化 - 外部アラームシステム、PLC、またはBMSとの統合のためのオプションのドライコンタクトアラーム出力 シームレスなクラウド統合: - LoRaWAN®プロトコルを介したサードパーティのクラウドソフトウェアとの簡単な統合 - 完全に文書化されたアップリンクおよびダウンリンク通信 - 標準HTTPメソッド（POST/GET）に基づいた直感的なメッセージタイプ - TTNおよびChirpstackとの統合のためのすぐに使用できるJavaScriptソースコード センサーのゼロ化とインストール: - 自動ゼロ化機能によりインストールが簡単 - ゼロ化は磁石またはクラウドからリモートで実行可能 技術仕様: - 傾斜計技術: MEMS - スケーラブルな測定範囲: ユーザー選択可能±30°または±55°、自動範囲調整 - センサー解像度: ±30°範囲で0.00183°、±55°範囲で0.00366° - ノイズ密度: 0.0009 °/√Hz - センサー精度（フルスケール、@ 25°C）: ±30°範囲で±0.005°、±45°範囲で±0.01°、±45°範囲外で±0.02° - オフセット温度依存性: ±0.002°/°C（–25°Cから+85°C） - オフセット寿命ドリフト（@25°C）: ±0.05° - センサー周波数応答（-3 dB）: DCから10 Hz（±30°）、DCから40 Hz（±85°） - キャリブレーション: 工場で9つの参照点（0°、±5°、±10°、±30°、±45°）でキャリブレーション済み、センサーのフラッシュメモリに設定をバックアップ - センサーのゼロ化: 磁石でアクティブ化またはクラウドからリモート - 統合温度センサー: 範囲: -40°Cから+75°C、解像度: ±0.06°C、精度: ±1°C - RF仕様: LoRaWAN V1.0.2 REVB CLASS A、OTAAのみ、周波数プラン設定可能（ヨーロッパ868MHz、アメリカ915MHz、オーストラリア915MHz、アジア923MHz、韓国920MHz、インド865MHz）、TXパワー: 14dBm、受信感度: -136.5dBm、リンクバジェット: 158dB、最大範囲: 8-10km LOS、500m-1km 都市、Nタイプ防水オムニアンテナ（2dBi/5dBi） - 機械的: アルミニウム＆防水ケース、寸法: 111x51x64 mm（アンテナなし）、重量: 350g、IP67 | Nema 6 / IP68（M8コネクタキャップ付き）、耐衝撃性: 100g/50ms、動作温度: -40°Cから+75°C、相対湿度: 0から98%RH、取り付け: スクリューマウント - 電源: 非充電式リチウムチオニルクロリドDサイズセル（19Ah、3.6V）、USB電源5VDC（USB電源時に内部バッテリー切断）、電流消費: 15-20mA（取得）、35mA（無線送信）、<11µA（バッテリーセーバーモード） - データロガー: チャネルごとに380,000ログセッション（3チャネル）、チャネルごとに279,000ログセッション（5チャネル）、USB経由でダウンロード（CSV形式） - アラーム出力: 3 x ドライコンタクト（マイナー、シビア、クリティカル）、M8-5ピンオスソケット - 認証: CE、FCC、ARIB STD-T66、ROHS、HSコード: 9031.80.20、EAR99 - 付属アクセサリー: 1x リチウム一次セル（Dサイズ、19Ah）、1x センサーゼロ化＆Hello機能用マグネット、2x M8キャップ、1x USBからM8ケーブルアダプター（2m）、1x 自己融着テープ（25cm）、1x LoRaWAN®アンテナ - オプションアクセサリー: 90°ブラケットマウント、マグネットマウントキット、コネクタシールド、キャリブレーション証明書 - 保証: 2年間の限定保証 アプリケーション: - アンテナ基地局の傾斜モニタリング - 建設現場の傾斜モニタリング - 橋のモニタリング - トンネルのモニタリング - 貨物船のモニタリング - 航空機のモニタリング
