バンド鋸 LPS-T 3D

縦型プラスチック用パネル用

Overview

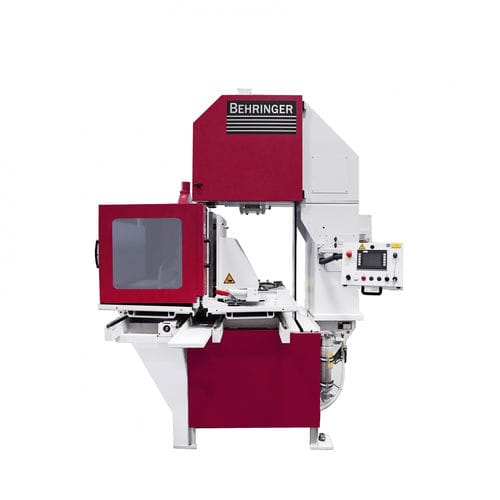

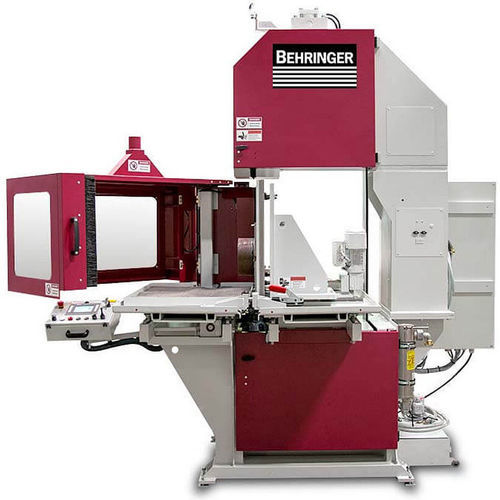

Behringerの縦型バンドソー LPS-T 3D は、最大850 x 650 mmまでの3Dプリントプレートの切断用に設計されています。可動式の材料支持テーブルとNC制御のワーククランプを備え、重量のあるプレートは荷役機器で簡単に投入・取り出しできます。

Options
Behringerは、機械カバーと吸引装置、Micro Sprayの最小量給油、顧客仕様のクランプ、クーラントタンク内蔵の切り屑搬送装置など、プロセスに応じたオプションを提供します。

Features

• 積み込み／取り出しが容易：NC制御クランプと引き出し式支持テーブルによりクレーンでの取り扱いが可能。
• オプションのカバーと吸引：材料や潤滑剤に応じた粉塵・エアロゾルの低減。
• オプションのMicro Sprayシステム：2つのノズルによる最小量給油で鋸刃を保護し、汚染を低減。
• オプションの切り屑搬送装置：大容量で清掃・保守のために取り外し可能、クーラントタンク内蔵。
• 高精度切断：ねじれ剛性の高いフレームと切削点下への送り力で正確な送り動作を実現。
• 自動プレート位置決め：厚み入力後、NC軸が切断ラインに装置を位置決め。
• クーラントの濾過：標準フィルタユニットが粒子や粉末残渣を除去。
• 切削圧制御付きサーボフィード：一定の切りくず排出と切削圧への高速応答で切断性能を向上。
• 迅速な刃交換：工具不要のブレード交換で段取り時間を短縮。
• 鋸バンド案内部品はダクタイル鋳鉄製：切断面の振動を吸収するBehringer製部品。
• コンパクト設計：狭い設置スペースに対応。

Technical data
Cutting Range
最大プレートサイズ（平面）W x H：850 x 650 mm
最小プレートサイズ（平面）W x H：100 x 100 mm
最大印刷高さ：650 mm
最小プレート厚：20 mm

Performance Characteristics
駆動出力（鋸）：4 kW
刃速度：17–120 m/min
鋸刃寸法：6,000 x 41 x 1.3 mm
総設置電力：6 kW
プレート位置決め：ボールねじ駆動のサーボモーター

Dimensions and Weight
長さ：2,400 mm
幅：2,300 mm
高さ：3,020 mm
重量：3,200 kg
材料支持高さ：1,150 mm

Technical specifications

• 最大プレート面積：850 x 650 mm
• 最小プレート面積：100 x 100 mm
• 最大印刷高さ：650 mm
• 最小プレート厚：20 mm
• 駆動出力：4 kW
• 刃速度範囲：17–120 m/min
• 鋸刃サイズ：6,000 x 41 x 1.3 mm
• 総設置電力：6 kW
• 位置決め：ボールねじ駆動のサーボモーター
• 外形寸法（L x W x H）：2,400 x 2,300 x 3,020 mm
• 機械重量：3,200 kg
• 材料支持高さ：1,150 mm
